Запасные части к индукционным печам

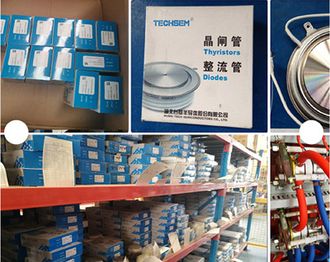

1. Тиристоры среднечастотных преобразователей индукционных установок TECHSEM.

Тиристоры TECHSEM серии ККЕ используются в инверторных мостах среднечастотных преобразователях индукционных нагревательных установок или плавильных печей. Высокомощные инверторные тиристоры образуют полумостовой инверторный контур, преобразовывая ток из постоянного в среднечастотный переменный. Тиристоры имеют керамический корпус таблеточного исполнения с двухсторонним охлаждением и управляющим электродом. Тиристоры серии ККЕ характеризуются высокими динамическими характеристиками и низкими потерями при переключении. Тиристоры подходят для различных типов принудительных преобразователей СА, MAX-POWER, TWIN-POWER, KGPS.

Основные характеристики тиристоров TECHSEM серии KKE:

Тиристор Y30KKE (КК быстродействующий), 300A, 800-1600V

Тиристор Y38KKE (КК быстродействующий), 500A, 800-1800V

Тиристор Y40KKE (КК быстродействующий), 600A, 800-1800V

Тиристор Y45KKE (КК быстродействующий), 800A, 800-1800V

Тиристор Y50KKE (КК быстродействующий), 1000A, 800-1800V

Тиристор Y55KKE (КК быстродействующий), 1200A, 800-1800V

Тиристор Y60KKE (КК быстродействующий), 1500A, 800-1800V

Тиристор Y65KKE (КК быстродействующий), 1800A, 800-1800V

Тиристор Y70KKE (КК быстродействующий), 2000A, 800-1800V

Тиристор Y76KKE (КК быстродействующий), 2500A, 800-1800V

Тиристоры серии КРЕ используются в выпрямительных мостах СЧ преобразователя, принцип работы которых заключается в преобразовании переменного тока входящей линии (AC) в постоянный (DC), и далее передаче стабильного постоянного тока на инвертор ТПЧ.

Основные характеристики тиристоров TECHSEM серии KPE:

Тиристор Y30KPE (КP обычный), 300A, 800-1800V

Тиристор Y38KPE (КP обычный), 500A, 800-1800V

Тиристор Y40KPE (КP обычный), 600A, 800-1800V

Тиристор Y45KPE (КP обычный), 800A, 800-1800V

Тиристор Y50KPE (КP обычный), 1000A, 800-1800V

Тиристор Y55KPE (КP обычный), 1200A, 800-1800V

Тиристор Y60KPE (КP обычный), 1500A, 800-1800V

Тиристор Y65KPE (КP обычный), 1800A, 800-1800V

Тиристор Y70KPE (КP обычный), 2000A, 800-1800V

Тиристор Y76KPE (КP обычный), 2500A, 800-1800V

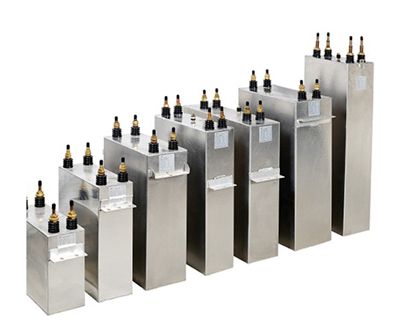

2. Конденсаторы блока компенсации реактивной мощности.

Силовые, электротермические компенсирующие конденсаторы серии RFM разработаны для использования в установках индукционных нагревательных систем.

Пример маркировка конденсатора серии RFM

RFM 0.75-2000-1S

R – конденсатор для индукционных нагревательных систем

F – пропитка диэлектрика – диарилэтан

M- материал диэлектрика – биаксиально-ориентированная полипропиленовая пленка на алюминиевой фольге

0,75 – рабочее напряжение 750V

2000- реактивная мощность 2000 kvar

1 – рабочая частота 1 KHz

S – водяное охлаждение

Компенсирующие конденсаторы RFM выпускаются в широком ассортименте, свыше 100 артикулов.

Для информации приводим несколько типов самых ходовых конденсаторов блоков компенсации реактивной мощности:

RFM 0,75-1000-0,5S (750V, 500Hz, 1000kvar)

RFM 0,75-1500-0,5S (750V, 500Hz, 1500kvar)

RFM 0,75-1000-1S (750V, 1000Hz, 1000kvar)

RFM 0,75-1500-1S (750V, 1000Hz, 1500kvar)

RFM 0,75-2000-1S (750V, 1000Hz, 2000kvar)

RFM 0,75-1000-2,5S (750V, 2500Hz, 1000kvar)

RFM 0,75-1500-2,5S (750V, 2500Hz, 1000kvar)

RFM 0,75-2000-2,5S (750V, 2500Hz, 2000kvar)

RFM 1,0-1000-1S (1000V, 1000Hz, 1000kvar)

RFM 1,0-2000-0,5S (1000V, 500Hz, 2000kvar)

RFM 1,2-1000-1S (1200V, 1000Hz, 1000kvar)

RFM 1,2-2000-0,5S (1200V, 500Hz, 2000kvar)

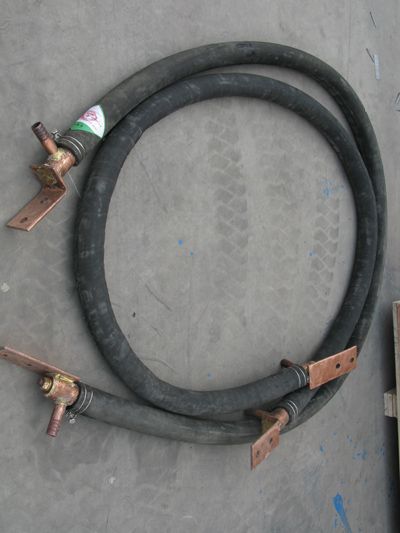

3. Водоохлаждаемые кабели

Кабели с водяным охлаждением изготовлены из высококачественного многожильного медного провода, снаружи - высокопрочная огнеупорная резиновая трубка, соединитель холодного формования, хороший контакт и прочность на растяжение

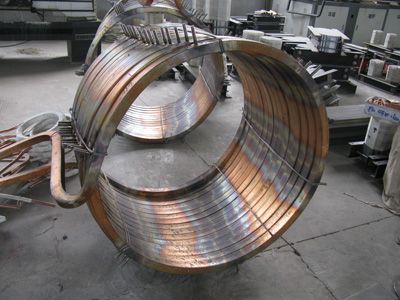

4. Индукционная катушка:

Индукционная катушка генерирует сильное магнитное поле под действием электричества, это магнитное поле заставляет металл генерировать вихревые токи и нагреваться внутри горна печи. Допустимое отклонение практической рабочей мощности индукционной катушки и расчетной мощности не превышает 5%.
