Волоконно-оптическая система

Система состоит из головки сканера SKL (объектива) и оптоволоконного кабеля (FOC). Эта система позволяет устанавливать оптику системы контроля пламени в труднодоступных местах, с высокими температурами или сильными вибрациями. Мы дифференцируем наши оптоволоконные системы по спектральному диапазону, длине и способу монтажа. Индивидуальные длины FOC могут быть указаны по запросу. Стандартный расчетный температурный диапазон составляет -60 ... 200 гр. С. Мы также предлагаем высокотемпературные версии до 350 градусов С. Стекловолокно защищено высокопрочным шлангом из нержавеющей стали. Тип защиты IP68.


Стандратный тип

Длина

X-IR

UV

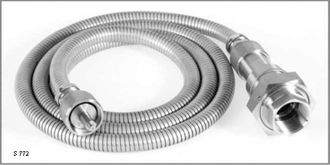

Головка сканера SKL с оптоволоконным кабелем FOC

2 m

S 772

S 751.2

Гол. сканера SKL с оптовол. кабелем FOC

3 m

S 773

S 751.3

Гол. сканера SKL с оптовол. кабелем FOC

5 m

S 775

S 751.5

Гол. сканера SKL с оптовол. кабелем FOC

7 m

S 777

S 751.7

Гол. сканера SKL с оптовол. кабелем FOC

10 m

S 779

S 751.10

Другие версии

по запросу

по запросу

по запросу

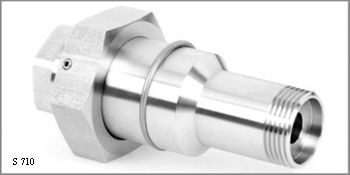

Головка сканера SKL (объектив)

SKL - это надежный объектив для контроля пламени в UV, VIS и IR диапазонах. Она проецирует пламя в оптоволоконный кабель FOC. SKL поставляется с 1 "внутренней резьбой для монтажа в процессе.

Различные адаптеры / барьеры давления по запросу



Тип

Material-No.

Головка сканера SKL для IR

S 710

Головка сканера SKL для UV

S 720

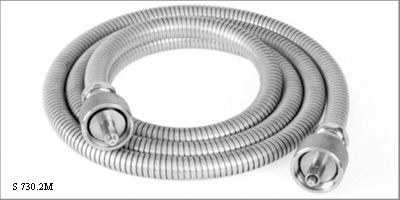

Волоконно-оптический кабель FOC

FOC состоит из высококачественного стекловолокнистого жгута, который защищен чехлом из стекловолоконной оплетки и шлангом из нержавеющей стали от механических повреждений. Опционально мы предоставляем высокотемпературные версии до 350 градусов Цельсия.



Стандратный тип

Диапазон

Material-No.

FOC для X-IR

300 - 2450 нм

S 730.xM

FOC для UV

200 - 1200 нм

S 720.xM
