Усилители пламени - Система 3000

Усилители пламени - Система 3000

Все усилители пламени образуют полную систему контроля пламени в сочетании со сканером пламени серии 3000.

Система контроля и оценки пламени 3000 BFI Automation основана на различных модулях усилитель пламени, изготовленных как вставные 19’’ модули. Они содержат всю логику управления и обеспечивают сигналы для внешней обработки.

Система контроля и оценки пламени 3000  BFI Automation была разработана с учетом безопасности и оптимальной доступности оборудования заказчика. Целью является безопасный и надежный мониторинг систем сжигания топлива, предоставление критериев для оптимизации процесса горения и снижения выбросов загрязняющих веществ. Система контроль пламени способна различать пламя от разных горелок и избирательно контролировать это пламя.


Технические данные -Усилители пламени - Система 3000

Самопроверка

полностью электронная, 1 раз в секунду

 Выход силы пламени

0/4 to 20 mA

 Выходное реле

1 предохранит. перекидной контакт с внутр. предохранителем 1A

1 вспомогат. перекл. контакт (3001 / 3001D / 3001S / 3016)

1 аварийный сигнал (3016)

Питание

24V DC

 Ток

ок. 300 mA (3001, 3001D, 3001S/3016)

 Диапазон рабочих температур

 От -20 до +70 градусов C (3001, 3001D, 3001S) от 0 градусов до +60 градусов C (3016)

 Длина кабеля

500 м, до 1000 м со специальной спецификацией

Безопасность

 отказоустойчивый дизайн, самоконтроль

 Режим работы

 непрерывный

 Вес

см. «Тех. характеристики» далее

 Тип защиты

IP00

 Время выключения аварийного выключателя

по выбору, от 1 до 6 с, от 200 до 650 мс для 3016

 Сертификаты

TUV, CSA, UL, EN298, SIL 2, SIL 3

для 3001 / 3001S / 3001D вместе с 2.0, 2.0GT, 2.0L или 2.0LA

Все усилители пламени также доступны в корпусах взрывозащищенного исполнения Ex.


Особенности


  • Отказоустойчивое исполнение и самоконтроль
  • Выборочный мониторинг различных видов пламени
  • Сертифицировано для непрерывной, прерывистой и 72 ч работы
  • Оптимизация процесса сгорания
  • Несколько диапазонов чувств-сти и время выключения, выбираемое дистанционным сигналом
  • Параллельное подключение двух/трех сканеров пламени (резервирование сканера)
  • 19’’ дизайн в соответствии с DIN 41494
  • Сертификат SIL 2
  • Сертификат SIL 3 (в зависимости от системы)




Области использования


  • Электростанции
  • Газовые турбины
  • H2S-установки (процесс Клауса)
  • Канальные горелки
  • Заводы с вращающейся печью
  • Котлы кипящего слоя
  • Крекерные установки
  • Горения высокого давления
  • Мусоросжигательные заводы / решётки
  • Сжигание остатков
  • Процессы горения с низким содержание NOx



Технические особенности

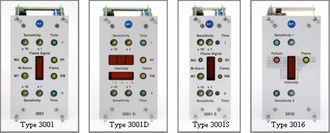

Усилитель пламени

3001

3001D

3001DF

3001S

3016

Кол. каналов

2

2

2

2

2

 Количество каналов чувствительности

2

2

2

2

2

 Время выключения

1-6 s

1-6 s

1-6 s

1-6 s

200­650 ms

 Гистограмма интенсивности

Да

Да

Да

Да

Да

 Инд. интенсивности, цифровая

Нет

Да

Да

Нет

Нет

 Импульсный делитель

Нет

1:1,1:2,1:4

Нет

Нет

Нет

 Доп. топливная дискриминация

Нет

Нет

Да

Нет

Нет

Предварит. тревога

регулир.

50% фикс.

50% фикс.

регулир.

регулир.

Размеры в  ед. 19 "

14HP/3U

14HP/3U

14HP/3U

10HP/3U

14HP/3U

Вес

700 g

700 g

700 g

500 g

500 g

Сертфикат SIL

SIL 3*

SIL 3*

SIL2

SIL 3*

SIL 2

* в сочетании со сканером пламени 2.0 / 2.0GT / 2.0L / 2.0LA


Номера для заказов

Type

Material-No.:

Усилитель пламени 3001

G 601

Усилитель пламени 3001D

G 601.D

Усилитель пламени 3001S

G 601.S

Усилитель пламени 3001DF

G 601.DF

Усилитель пламени 3016

G 616


Варианты корпусов


  • 19 "стойка
  • 19 " build-in корпус
  • 19 " build-on корпус
  • Корпус для настенного монтажа IP66
  • Корпус для настенного монтажа c защитой Ex для зоны 1 ATEX




Аксессуары


  • Многоточечный разъем
  • Задняя панель R, F или RTA
  • Генераторы сигналов
  • Модули питания
  • Блоки селектора
  • Модули оценки пламени
  • Модули оценки сигнала
  • Специальный кабель
  • Нагрев
  • Тропикализация
