Трубчатый фильтр алюминия TBF

Трубчатый фильтр алюминия имеет большую площадь фильтрации, высокую точность фильтрации и стабильную эффективность фильтрации, что является важной гарантией для производителей алюминиевых сплавов в производстве высококачественной продукции из алюминиевых сплавов.

Особенности:

• Технология трубчатых фильтров проверена на практике более 30 лет и широко используется в производстве алюминиевых продуктов с высокой добавленной стоимостью, таких как продукция для выпуска алюминиевой банки, материалы из фольги, оснований печатных форм, светочувствительных барабанных тонкостенных труб.
• Трубчатые фильтры алюминия используются для производства алюминиевой конденсаторной фольги высокой чистоты, легкой фольги, алюминиевых корпусов 3C продукции, компьютерных дисков, профилей дорожного движения, авиационных компонентов и других высококачественных алюминиевых изделий.
• Группы трубок с высочайшей степенью фильтрации теоретически могут удалять все частицы примесей размером более 5 мкм.
• Производительность трубчатых фильтров по литью составляет 5-80 тонн/час.

Принцип фильтрации:

• В зависимости от скорости разливки расплава алюминия внутри корпуса установки устанавливается определенная группа фильтрующих трубок, обеспечивающая максимально возможную площадь контакта в минимально возможном пространстве, чтобы сформировать очень высокий интерфейс фильтра. Материал фильтрующей трубки, представляет собой частицы, связанные оксидом алюминия.
•  Большая площадь контакта, обеспечиваемая трубчатым фильтром с точки зрения фильтрующей способности расплавленного алюминия, позволяет расплавленному алюминию использовать более тонкий фильтрующий материал при определенной скорости потока разливки, что значительно повышает эффективность фильтрации по сравнению с другими фильтрующими устройствами.

Преимущества трубчатого фильтра:

- Разнообразие конструктивных конфигураций линий разливки для удовлетворения технологических требований различных клиентов.

- Можно обеспечить очень мелкозернистые группы трубок с превосходной эффективностью фильтрации для продуктов с высокой добавленной стоимостью.

- По сравнению с другими процессами фильтрации, трубчатый фильтр имеет чрезвычайно большую площадь фильтрации и более высокую точность фильтрации.

- Технология стабильна и надежна, опыт использования более чем 30 лет.

Фильтровальные трубки установки фильтрации:

• Фильтрующие трубки поставляются двумя компаниями: PYROTEK и MITSUI.
• Группа трубок фильтра состоит из трубок и торцевых пластин, а количество трубок в каждой группе трубок составляет от 5 до 28. Количество трубок в группе трубок зависит от таких факторов, как точность фильтрации расплава, скорости потока и общей пропускной способности.
• По уровню фильтрации они разделен на 6 уровней: RA, RB, RC, RD, RE и RF. Точность фильтрации от RA до RF становится все выше и выше.
• Группу фильтрующих трубок можно выбрать, сверившись с данными, предоставленными производителем фильтрующих трубок. Если группа труб не может соответствовать условиям использования, одновременно можно использовать две группы труб и фильтровать вместе максимум три группы труб.

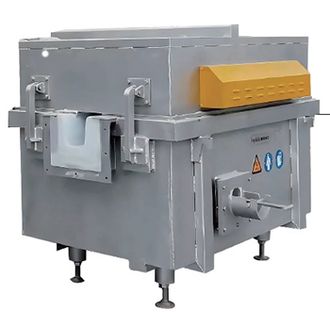

Особенности корпуса фильтра алюминия TBF:

 - Трубчатый фильтр TBF состоит из корпуса и группы трубчатых фильтрующих трубок. Корпус адаптирован к размеру группы фильтрующих трубок

 - Корпус фильтра оснащен нагревателями резистивного типа. Нагреватель расположен на крышке корпуса и полностью управляется SCR.

- Футеровка корпуса фильтра изготовлена из литых сборных деталей, которые предварительно спекаются при высокой температуре и обладают отличными характеристиками: высокой прочностью, эрозионной стойкостью, коррозионной стойкостью, отсутствием образования шлака и прилипания к алюминию.

 - Между стальной конструкцией и сборными деталями футеровки укладывают несколько слоев теплоизоляционных материалов с хорошей теплоизоляцией. Слой теплоизоляции состоит из нанотермоизоляционного слоя + слоя силиката кальция + слоя защиты от протечек, которые представляют собой многослойный композит. Слой нанотермоизоляции обладает превосходными теплоизоляционными характеристиками и снижает температуру поверхности корпуса; Слой, препятствующий утечке, эффективно блокирует небольшие трещины в футеровке от утечки алюминия.

 - Различные позиции входа/выхода алюминия могут быть определены в соответствии с требованиями.
