Спиральные карбидкремниевые нагреватели
Карбидкремниевый нагреватель QS China - это нагревательный элемент резистивного типа, изготовленный из реакционно связанного карбида кремния высокой плотности или рекристаллизованного карбида кремния высокой чистоты, который экструдируется из сырья в виде стержней или трубок перед его соединением перекристаллизацией при температурах свыше 2500 ° C. Процесс обжига обеспечивает создание стержней с прочными однородными связями между соседними зернами, распределение частиц по размерам тщательно контролируется для обеспечения оптимальной плотности и устойчивости к атмосфере технологического процесса.
SIC нагреватель QS China производятся для печей с рабочей температурой до 1625 ° C в широком ассортименте стандартных размеров и геометрий или по чертежам Заказчика при удовлетворении специфических потребностей различных процессов и оборудования. Нагревательные элементы имеют высокую выходную мощность и могут устанавливаться как вертикально, так и горизонтально, при этом не требуется специальных опор.
Исполнение нагревателя QS1
SIC нагреватели, пригодны для большинства процессов, в которых применяются карбидкремниевые нагреватели. Нагревательные элементы имеют зоны нагрева из ре-кристаллизованного карбида кремния высокой чистоты, оптимизированные по стойкости к окислению в наиболее распространенных технологических газах. Доступны в виде стержней с одной или несколькими ножками. Имеют высокую плотность – 2,52 -2,8 гр. / см3, что обеспечивает нагревательным элементам очень медленные характеристики старения и высокую прочность.
Исполнение нагревателя QS2
SIC нагреватели в исполнении QS2, предназначены для самых сложных процессов, там где обычные карбидкремниевые элементы не подходят. Нагревательные элементы в исполнении QS2 имеют горячие зоны с высокой плотностью, низкой проницаемостью, реакционно-связанный карбид кремния, который очень устойчив к окислению и химическому воздействию летучих веществ процесса и среды технологического процесса. При высокой плотности 2,7 гр. /.см3 этот нагреватель имеет низкую пористость с чрезвычайно медленными показателями старения.

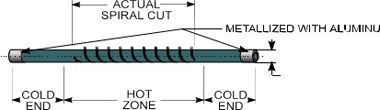

Спиральные карбидкремниевые нагреватели изготовлены из специального карбида кремния высокой плотности с реакционной связью. Спиральная щель в горячей зоне уменьшает площадь поперечного сечения. Спиральный разрез в горячей секции увеличивает длину и уменьшает поперечное сечение пути тока, образуя область с высоким сопротивлением, где рассеивается большая часть резистивного тепла. Это обеспечивает высокий коэффициент электрического сопротивления для охлаждения концов и нагрева горячей зоны. Специальные холодные концы могут быть приварены для дальнейшего повышения коэффициента сопротивления. Для обеспечения контактной поверхности с низким сопротивлением концы металлизированы алюминием. Электрические соединения выполнены с помощью плоских алюминиевых оплеток и пружинных зажимов. Концевые концы элемента SG обычно заглушены.
Стандартные спиральные SIC нагреватели тип SG представлены ниже с информацией общей и нагревательной длин и диаметра. Спиральные карбидкремниевые нагреватели тип SG производятся в широком диапазоне стандартных размеров, а также могут быть изготовлены нестандартными. Спиральные нагреватели тип SG - высококачественные нагревательные элементы из карбида кремния (SIC), разработанные для удовлетворения требований самых сложных современных высокотемпературных процессов.
Основные характеристики стандартных спиральных SIC нагревателей тип SG
Диаметр, мм |
Макс. длина, мм |
Макс. нагреват. длина, мм |
Сопротивление горячей зоны, Ом/мм |
10 |
762 |
250 |
0,00173 |
13 |
737 |
305 |
0,00192 |
16 |
864 |
355 |
0,00129 |
19 |
1067 |
555 |
0,00097* |
22 |
1270 |
650 |
0,00077 |
25 |
1549 |
760 |
0,00058 |
32 |
1803 |
1015 |
0,00038 |
35 |
1803 |
1015 |
0,00022 |
38 |
1803 |
1015 |
0,00025 |
45 |
2007 |
1220 |
0,00022 |
54 |
2159 |
1320 |
0,00016 |
70 |
2362 |
1525 |
0,00011 |
Физические свойства
Насыпная плотность |
2.5—2,8g/℃m3 |
Пористость |
20% |
Теплопроводность |
14-19w/m ℃ |
Прочность на разрыв |
50Mpa (25℃) |
Уд. теплоемкость |
1.okj/℃ (25-1300℃) |
Коэффициент теплового расширения |
4.5x10-6(1000℃) |
Рабочие температуры
ИСПОЛЬЗОВАНИЕ SIC НАГРЕВАТЕЛЯ ПО АТМОСФЕРЕ |
|||
АТМОСФЕРА |
МАКС. ТЕМПЕРАТУРА |
МАКС. МОЩНОСТЬ W/cm2 |
ЭФФЕКТ |
ЧИСТЫЙ СУХОЙ ВОЗДУХ |
1550℃ |
Maximum |
Одноэлемент. SIC нагреват. может работать при темп. печи до 1600ºC. (макс. температура нагревателя 1625ºC). Трехсекционный Sic нагреватель макс. температура 1427ºC. |
ВОДОРОД DP+75 °F DP-60 °F |
1300℃ 1300℃ 1093℃ |
5 5 5
|
Атмосфера, имеющая % водорода, вступает в реакцию с SIC при темп. выше 1300ºC |
АММИАК |
1300℃ |
5 |
Уменьшает кремниевую пленку из-за CH4 на Sic |
АЗОТ |
1300℃ |
5 |
Формирует изолирующий нитрид кремния |
КИСЛОРОД ЧИСТ. |
1315℃ |
|
Более быстрое окисление, чем на воздухе. Используйте элементы формы звезда LMA с инфузионной глазурью или типа TW, SE, SER или SEU |
CO2 |
1500℃ |
4 |
Не влияет, может выделять углерод |
CO |
1540℃ |
4 |
Не влияет |
АРГОН/ГЕЛИЙ |
1700℃ |
Maximum |
Без вредного воздействия |
ВОДА DP 60°F DP 50°F 0°F - 50°F |
1095℃ 1200℃ 1370℃ 1540℃ |
5 5,5 6,5 7 |
Реагирует с Sic, образуя гидраты кремния, используйте элементы Starbar, покрытые инфузионной глазурью LMA, или типа TW, SE, SER или SEU. |
ГАЛОГЕНЫ |
700℃ |
4 |
Атакует SIC и снижает SiO2 |
УГЛЕВОДОРОДЫ |
1315℃ |
3 |
Горячие точки от C-пикапа |
MEТАН |
1315℃ |
|
Горячие точки от C-пикапа |
СУХОЙ ЭКЗОТЕРМ. ГАЗ |
1400℃ |
Maximum |
Зависит от состава |
СУХОЙ ЭНДОТЕРМ. ГАЗ |
1250℃ |
Maximum |
Зависит от состава |
ВАКУУМ |
1250℃ |
4 |
7 мкм. под паром испаряется SIC. Только для краткосрочного использования |
S и SO2 |
1315℃ |
4 |
Атакует SIC |
Для атмосфер, содержащих водяной пар, пары щелочных металлов, пары флюса или обогащение кислородом, мы рекомендуем использовать нагреватели с защитным покрытием QS3.
QS China предлагает специальные покрытия для определенных условий эксплуатации.
Покрытие QS1
Это покрытие состоит из сложного силикатного стекла, специально разработанного для обеспечения высокой степени защиты от химического воздействия в атмосферах, содержащих пары воды, пары щелочных металлов, пары флюса, а также в процессах, использующих обогащение кислородом, в том числе; плавка и выдержка цветных ап металлов, плавление и рафинирование стекла, пайка, спекание порошкообразных металлических компонентов и предварительное спекание порошков для литиевых батарей.
Покрытие QS2
Данное покрытие представляет собой композит карбид кремния/диоксид кремния. Наносится 2мя слоями, на органической основе при предварительной обработки с последующим смешением карбида кремния и коллоидного диоксида кремния. Покрытие затвердевает, обеспечивая твердое покрытие, которое покрывает внешнюю поверхность нагревательного элемента. На стадии спекания органическая часть сгорает, оставляя SiC и SiO2. Это покрытие действует как физический барьер при химическом воздействии на нагревательный элемент.
Покрытие QS3
Покрытие на основе диоксида циркония / диоксида кремния. При нанесении на горячую зону покрытие выступает как физический барьер. При нанесении на холодные концы покрытие предотвращает прилипание элементов к изоляции печи.
Срок службы
У всех карбидокремниевых нагревателей увеличивается сопротивление в течение срока службы. Эта характеристика увеличения сопротивления называется старением. Старение является функцией следующих параметров:
- Температура печи
- Плотность мощности в Вт / см2
- Атмосфера вокруг нагревателей
- Режим работы - непрерывный или прерывистый
- Практика эксплуатации и используемые методы контроля мощности
- Технология эксплуатации и техника обслуживания
Как общее руководство SIC нагреватели могут увеличивать сопротивление со скоростью примерно 5-6% на каждые 1000 часов при непрерывной работе в чистом воздухе при температуре 1400 ° C (и при примерно 3% на 1000 часов эксплуатации при 1000 ° C). Следует отметить, что небольшие изменения в условиях эксплуатации могут значительно изменить эти показатели.
Взаимозаменяемость
QS China SIC - это высококачественные карбидокремниевые элементы высшего сорта, завод является единственными производителями высококачественных нагревателей из карбида кремния, производства КНР. Нагреватели также могут быть изготовлены на заказ по размерам и с сопротивлениями Заказчика для замены элементов, поставляемых другими производителями из Азии и Европы. При заказе элементов SIC важно указывать номинальное электрическое сопротивление нового нагревателя.
Простота замены
SIC нагреватель может быть заменен во время работы печи при рабочей температуре. Питание заменяемых элементов должно быть отключено, пружинные зажимы и алюминиевая оплетка должны быть сняты, а старый SIC нагреватель удален. Новый SIC должен плавно вставляться в горячую печь с достаточной скоростью, чтобы гарантировать, что алюминий не расплавится с концевого конца, но не так быстро, чтобы вызвать тепловой удар.
Срок производства
Карбидокремниевые нагреватели QS China могут быть отправлены с завода из наличия или в течение 2-3 недель после получения заказа. В чрезвычайных ситуациях возможно более быстрое производство.
Конфигурации нагревателей
Завод QS China может производить нагреватели не стандартных размеров и формы. Холодные концы могут быть разной длины. Это, например, будет актуально для печей с арочными крышами, которые требуют более длинных холодных концов через крышу и более коротких через пол.
Еще одна модификация - это многотемпературная горячая зона. Такая конфигурация полезна для процессов, требующих получение дополнительной тепловой энергии в нижнюю, более плотно загруженную туннельную печь. Хотя эта специальная модифицированная горячая зона не может создавать определенный перепад температур, она предлагает удобный способ получения большей или меньшей тепловой энергии
Превосходная производительность
SIC нагреватели обеспечат вам превосходную производительность благодаря их высокой плотности 2,52 - 2,8 гр. / см3. Это обеспечивает SIC нагревателям очень медленные характеристики старения и высокую прочность.
Параметры для Заказа
Для выдачи предложений просим предоставить следующую информацию по нагревателю:
- Тип нагревателя
- Диаметр, мм:
- Длина горячей зоны, мм:
- Общая длина, мм :
- Номинальное сопротивление, Ом:
QS China предлагает высококачественные карбидкремниевые нагреватели аналогичные по качеству производства известных производителей - Kanthal, I squared R, Tokai, при этом имеют существенно более привлекательную цену. Специальные цены на образцы, ждем Вашей заявки!
