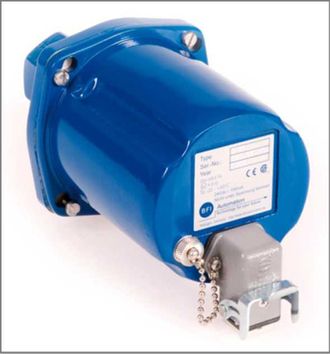

Сканеры пламени - Система 3000 (2.X, 3.X, 4.X, 7.X)

Все сканер пламени серии 3000 BFI automation  создают полную систему контроля пламени в комбинации с усилителем пламени.

 Система контроля и оценки пламени 3000 была разработана с учетом безопасности и оптимальной доступности установок Заказчика. Нашей целью является безопасный и надежный мониторинг систем горения топлива, предоставление критериев для оптимизации процесса горения и снижения выбросов и загрязнений. Система контроля пламени способна различать пламя от разных горелок и избирательно контролировать это пламя.


Технические данные - Сканеры пламени  Система 3000 (2.X, 3.X, 4.X, 7.X)

Самопроверка

полностью электронная, раз в секунду

Спектр. чувств-сть

190 - 7000 нм

 Угол открытия прицела

2,7 градусов

 Диапазон рабочих температур

-20 гр. C до  +70 гр. C

Исп. при высокой температуре

до 600 гр. С с волок.-оптической технологией

Напряжение питания

24V DC

Потребление тока

ок. 200 mA

Регулировка

неск. каналов чувст-сти, частично разд. регулируемые диапазоны чувств. для UV-УФ и IR-ИК диапазонов

 Электрическое соединение

пылезащит. штекер со стандарт. корпусом

и OE-конверт., фиксир. соед. кабель на EXG, возможны другие взрывозащ. корпуса Ex с монтажной камерой

 Тип защиты

IP65 (IP66 для Ex-корпусов)

 Длина кабеля

500 м, до 1000 м со спец. спецификацией

 Соединение датчика

 G 1 "внутр. резьба ISO 228

 Подключение продувочного воздуха

 G 1/2" внутр. резьба ISO 228 со стандарт. корпусом

 Требуемое количество продувочного воздуха

10 м3/ч

Вес

ок. 1,5 кг (от 4 до 13 кг с EX корпусами)

 Сертификаты

TUV, ATEX, CSA / UL, EN298, SIL 2,

SIL 3 для 2.0, 2.0GT, 2.0L или 2.0LA в сочетании с 3001, 3001S или 3001D

Все монитор пламени также доступны с волоконно-оптической технологией и/или со взрывозащищенными корпусами.


Особенности:

  • Отказоустойчивое исполнение и самоконтроль
  • Квалифицировано для одно- и многопоточных применений.
  • Сертифицировано для непрерывной, прерывистой и 72-часовой работы
  • Доступен с различ. диапазонами спектр. чувствит. от UV-УФ до IR-ИК, а также в комбинации
  • Не имеет износа из-за полностью электронного дизайна
  • Монтаж и подключение совместимы со всеми сканерами пламени BFI серии 3000
  • Сертификат SIL 2
  • Сертификат SIL 3 (в зависимости от системы)




Области использования

  • Электростанции
  • Газовые турбины
  • H2S-установки (процесс Клауса)
  • Канальные горелки
  • Заводы с вращающейся печью
  • Котлы кипящего слоя
  • Крекерные установки
  • Горения высокого давления
  • Мусоросжигательные заводы / решётки
  • Сжигание остатков
  • Процессы горения с низким содержание NOx



Область использования

Сканер пламени

Спектральный диапазон

Газ

Масло

Уголь

H2S

Тип 2.0

300 - 2700 нм

X

X

(X)



Тип 2.0 GT

300 - 2700 нм

X

X

(X)



Тип 3.31

280 - 420 нм

X

X





Тип 3.32

280 - 420 нм

X

X





Тип 4.0

300 - 1050 нм



X

(X)



Тип 4.1

300 - 1050 нм



X

X



Тип 4.2

300 - 1050 нм



X

X



Тип  7.0

1050 - 2700 нм *

X

(X)

(X)

X

Тип 7.0/2

1050 - 2700 нм *

X

(X)

(X)

X

Тип 7.1

1050 - 2700 нм *

X

(X)

(X)

X

* до 7000 нм со специальным стеклом возможно

X = специально квалифицирован (X) = квалифицирован



Матрица заказа

Монитор пламени

Base-No.

Тип корпуса



Обогрев

Тип 2.0

S 507.0

Стандарт., ATEX Zone 2

-

H

Тип 2.0 GT

S 507.H

Ex-корпус, ATEX Zone 1

EXG



OE- конв. 2.0**

S 507.L

OE-конв-тер, ATEX Zone 2





Тип 3.31

S 506.2

Ex-OE- к-р GUB02, ATEX Zone 1

LEXG 1)



Тип 3.32

S 506.3

2 OE- к-р GUB03, ATEX Zone 1

LEXG2 1)



Тип 4.0

S 508.0

3 OE- к-р GUB03, ATEX Zone 1

LEXG3 1)



Тип  4.1

S 508.1







Тип 4.2

S 508.2







Тип 7.0

S 510.0







Тип  7.0/2

S 510.4







Тип 7.1

S 510.1







Пример: сканер 2.0 с корпусом Ex без обогрева = S 507.0EXG

1) Не для типа 7.x

* только стандартный корпус ** Исключение матрицы


Топлива

  • Нефть (LDO и HFO)
  • Природный газ, доменный газ и коксовый газ
  • Биомасса/биогаз
  • Порошок угля (бурый и твердый)
  • Cера
  • Нафта
  • H2S
  • H2


 Аксессуары

  • Поворотное крепление
  • Шаровой кран
  • Теплоизолятор
  • Барьер давления
  • Измерительный адаптер
  • Генератор сигналов
  • Специальный кабель
  • Инструмент выравнивания
  • Нагрев
  • Тропикализация


История маркировки сканеров пламени BFI automation:

IRIS logo, Flame scanner  IRX  2.0, Amphenol Connector – до 1990 г.

IRIS logo, Flame scanner  IRX  2.0, Harting Connector – 1990 - 1996 г.

BFI logo и CE Marking, ORFEUS  2.0, Harting Connector – 1996 - 2000 г.

BFI logo и CE/CSA Marking, Сканер Пламени - Flame Scanner  2.0, Harting Connector –  2000-2004 г.

BFI logo, CE/CSA Marking и Ex классом, Сканер Пламени Flame Scanner  2.0, Harting Connector –  с 2004 г.
