Системы водяного охлаждения закрытого типа

Основные виды продукции систем охлаждения закрытого типа:

- Системы водяного охлаждения закрытого типа (градирня закрытого типа)

- Градирни с поперечным потоком

- Противоточные градирни

- Холодильные машины

- Испарительные машины

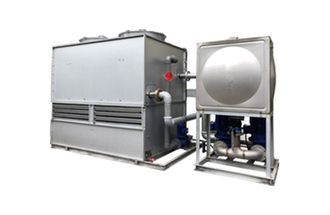

Ниже представлено описание градирни закрытого типа модели HL-600 для примера:

Охлаждающая способность, Ккал/ч                          180600

Рабочее давление, Мпа                                            0,25

Производительность по воде, м3/ч                            22

Диаметр входной и выходной трубы.                         DN80

Номинальная мощность вентилятора, кВт                  2.2

Номинальная мощность водяного насоса, , кВт          4.5

Материал корпуса:                                                    Алюминий- цинковая пластина (возможно также: нерж. сталь)

Использование:                                                        для охлаждения блока питания и корпуса печи

Размер основного блока:                                          2800мм*1230мм*2150мм

 Размер резервуара для воды:                                  1100мм*1100мм*2000мм

 Размер блока управления:                                       780мм*500мм*230мм

Преимущества системы водяного охлаждения закрытого типа:

1) Полностью закрытое циркуляционное охлаждение, устранение заторов в трубопроводах, вызванное мусором.

2) Использует циркуляционное охлаждение мягкой водой; отсутствие перегрева источника питания, преобразователя напряжения, конденсаторов, модулей IGBT, индукционной катушки, вызванного накипью.

3) Нет необходимости в водяном бассейне и градирне, занимает небольшую площадь и легко может быть перемещена в необходимое место.

4) Высокая эффективность охлаждения и низкие эксплуатационные расходы.

5) Низкое потребление воды, соответствие требованиям защиты окружающей среды.

6) Отсутствие ионной проводимости в мягкой воде, охлаждающая часть не будет нарушена электролизом.

Основные компоненты системы водяного охлаждения закрытого типа:

1) Основной блок охладителя состоит из корпуса, медного охладителя, выхлопной системы, системы орошения, водосепаратора и коллекторного кольца.

2) Корпус изготовлен из листовой нержавеющей стали толщиной 2 мм. Корпус сброный без сварки, возможна поставка более бюджетного корпуса из алюминия по запросу

3 ) Кулер изготовлен из медных трубок, которые соответствуют международным стандартам, и все трубки не имеют ребер. Возможна комплектация кулера из алюминиевых трубок по запросу.

4 ) Вентилятор с алюминиевым корпусом , обеспечивающим увеличенный срок службы.

5) Водосепаратор снижает расход воды системы водяного охлаждения внешнего контура в рабочем процессе.

6 ) Вспомогательное оборудование Вспомогательный двигатель, состоящий из главного насоса, резервуара для воды из нержавеющей стали, электрического шкафа, системы контроля температуры, системы контроля давления и т. д., в основном работает как система управления.

 →Стандартное оборудование: главный насос, распылительный насос, вспомогательный дизельный двигатель.

 → Резервуар для рециркуляции изготовлен из листа и пластины из нержавеющей стали 304 и оснащен системой оповещения об уровне жидкости на входе. Циркуляционная охлаждающая среда закрыта. Индикатор уровня жидкости автоматически обнаруживает и подает сигнал тревоги, чтобы дополнить воду чистой для внутренней системы рециркуляции.
