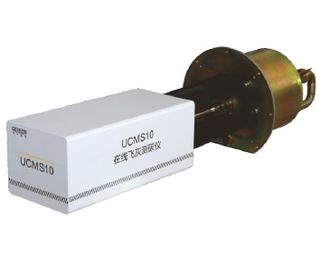

Система мониторинга содержания углерода в золе UCMS10

Система мониторинга UCMS10 предоставляет четкую информацию о качестве сжигания угольного топлива в котле для обоснованной оптимизации.

Технические данные UCMS10:

Диапазон измерения                0.00-10.00 % Настраиваемый

Точность                                 ±0.50 % @ 0.00~5.00 %

                                               ±1.00 % @ 5.00~10.00 %

 Сигнал передачи данных         4-20 mA

Номинальное напряжение        220 V

Время анализа                         0.5-5 min

Давление источника газа         0.4-0.7 MPa

Конфигурация системы UCMS10

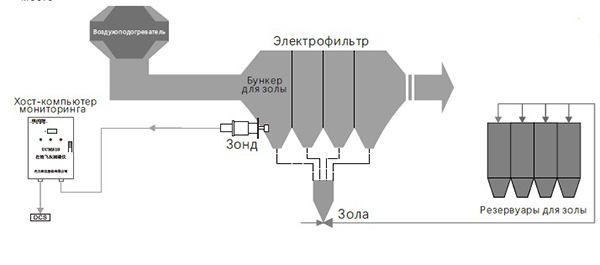

UCMS10 система мониторинга содержания углерода в золе состоит из датчика для измерения на месте и хост-терминала для загрузки данных в DCS.

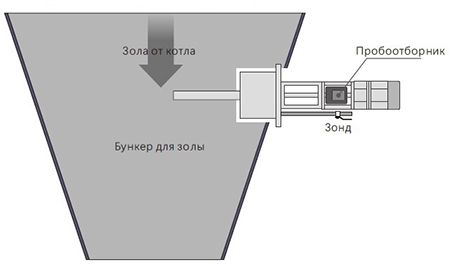

Измерительный блок установлен внутри электрофильтра бункера для золы для измерения содержания несгоревшего углерода в золе котла на месте.

- Интегрированная структура/измерения на месте

- Интегрированный блок отбора проб и измерения, отбор проб и измерения производятся на месте

- Используя метод сканирования спектра, анализируется содержание углерода в золе на основе спектральных характеристик несгоревшего углерода внутри

Особенности:

1 Последовательные измерения независимо от типа угля

1.1Революционная технология спектрального сканирования эффективно устраняет влияние различных типов угля на результаты измерений

2 Требуется минимальное техническое обслуживание

2.1 Измерение и отбор проб на месте позволяют избежать проблем с засорением золой, наблюдаемых при использовании экстрактивных пробоотборников, обеспечивая долгосрочную стабильную работу

3 Исключительная репрезентативность выборки

3.1 Отбор проб из бункера для золы в электрическом поле обеспечивает равномерное перемешивание летучей золы, обеспечивая лучшую репрезентативность по сравнению со шкафами для отбора проб

дымовых газов

Фото использования  системы в полевых условиях и рабочие кривые приведены во вкладке.
