Система мониторинга 3D-роста корней растений

Корни растений играют важную роль в обеспечении растений водой и питательными веществами, однако ограниченная доступность почвы для наблюдения за ними создает определенные трудности в изучении корневой экологии (мониторинг роста корней). Поэтому особенно важно найти метод наблюдения за ростом корней in situ для изучения их экологии.

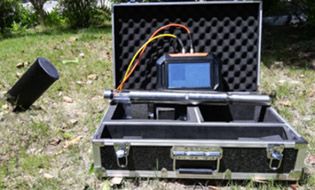

Система мониторинга 3D-роста корней растений DG-3205 использует технологию микрокорневых окон в сочетании с 3D-панорамной съемкой, позволяя получать профильное изображение всего корневого канала за один раз, отслеживать динамику роста корневой системы в почве и решать проблему, возникающую из-за необходимости многократного сканирования и анализа каждого корневого канала в существующих на рынке устройствах для обнаружения корней in situ.

Инновационное применение 3D-панорамной технологии в исследовании корней растений имеет следующие преимущества:

1) Каждый корневой канал визуализируется один раз, что удобно в работе и экономит время;

2) Полученная корневая система представляет собой единое целое, результаты более точны, и анализ не требует повторного сшивания изображений, что позволяет избежать наложения при анализе нескольких карт;

3) Сканер оснащен датчиком расстояния для получения точных данных о глубине роста корней.

• Исследования стресса роста растений
• Мониторинг роста корней плодовых деревьев
• Изучение цикла роста корней лесных деревьев
• Мониторинг развития корней после пересадки старых известных деревьев
• Омоложение и защита деревьев

Технические характеристики системы мониторинга 3D-роста корней растений DG-3205:

Получение изображений:

★Метод съемки - панорама 360° 3D, регулировка фокуса не требуется

Цветовой режим изображения - RGB

Питание – встроен. литиевый аккумулятор 12 В, время работы  - 12 часов

Источник света - >30 люкс, регулировка 0-100%

★Хранение данных - 32 ГБ, данные хранятся в блоке управления, нет необходимости брать с собой ноутбук в полевых условиях

★Точность измерения - 0,1 мм

★Трехзначный компас - точность 0,5°, разрешение 0,01°; Ограничение вращения зонда 360°

Размер зонда - Диаметр 40 мм

Камера - Панорамная 360°, 1/100 люкс, 700 ТВ-линий

★Объектив «рыбий глаз» - 180°

Разрешение программного усиления - 19200×19200

★Способ отображения - План помещения, гистограмма, 3D-вращение

Формат сохранения данных - JPG, BMP, PNG и др.

★Одноразовое измерение размеров - ≥22,0 см x 80,0 см (стандарт)

Принцип работы - Кодированное управление изображением измерения обеспечивает высокоточные результаты измерения без необходимости носить с собой ноутбук

Окно для микрокорней - Стандартное: внутренний диаметр 64 мм, внешний диаметр 70 мм, длина 100 см;

 Микрокорневые каналы другой длины могут быть изготовлены на заказ;

Передача данных - USB

Рабочие условия - температура от -10 до +60℃, относительная влажность 0-95% (без конденсации водяного пара)

★Степень защиты - IP67

Размеры основного блока - 25 см × 19 см × 7,4 см

Анализ изображений:

Основные параметры измерения -

Общая длина корня, средний диаметр корня, общая площадь корня, общий объем корня, количество верхушек корней, количество разветвлений, количество перекрытий, параметры распределения диаметров корней, распределение длин сегментов верхушек корней, заданный диаметр сегментов с неравномерным расстоянием, автоматическое измерение длины каждого сегмента диаметра, площадь проекции, площадь поверхности, объем и т. д., а также параметры их распределения.

Сравнение данных во времени - Поддерживается сравнение изображений одного и того же места в разное время (необходимо соблюдать правила именования ICAP)

Обработка данных - Результаты анализа выводятся в электронную таблицу Excel
