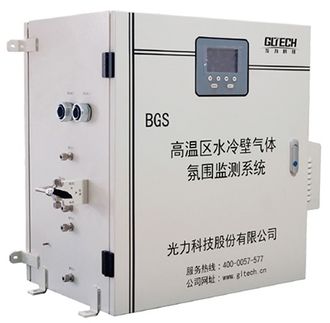

Система контроля агрессивной атмосферы в трубах стенки котла BGS

Система контроля высокотемпературной агрессивной атмосферы в трубах стенки котла для подачи воды с измерением концентрации газов, CO, O, H2S и других модели BGS вблизи трубок с водяной стенкой в режиме реального времени.

Технические данные системы BGS:

Название газа                                CO                       O2                      H2S

Диапазон измерения                0-10000ppm              0-25 %            0-500 ppm

Точн. (Погрешн.)                  ±4 @ 0-100 ppm         ±3 % FS          ±3 @ 0~50 ppm

                                           ±6 % 0-10000ppm                     ±10 % (100-250 ppm)

Сигнал передачи данных                                     4-20 mA

Сигнализация                                                     Режим SPST

Дисплей                                                    4,3’’ цветной дисплей

По мере продолжения модернизации котлоагрегатов высокотемпературная коррозия трубок водяных стенок котла стала обычным явлением в процессе регулирования процесса горения, особенно для установок, работающих на обедненном угле или некачественном угле с использованием таких методов, как глубокое сбивание пиков и совместное сжигание. Эта коррозия напрямую влияет на безопасность и эффективность работы электростанции. Основной причиной высокотемпературной коррозии трубок водяной стенки котла

является присутствие определенных газовых компонентов (таких как H2S, CO и O2). Мониторинг этих газовых компонентов помогает принимать контрмеры для замедления или устранения высокотемпературной сернистой коррозии.

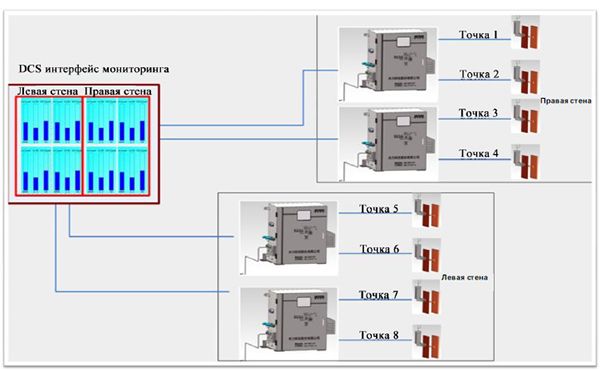

Конфигурация системы

Пример применения

Особенности:

• Внедрение системы мониторинга агрессивной атмосферы для мониторинга газовой атмосферы (включая H S, 02 , CO) вблизи водяной стенки котла в сложных условиях работы, таких как высокая температура, запыленность и легкое коксование.

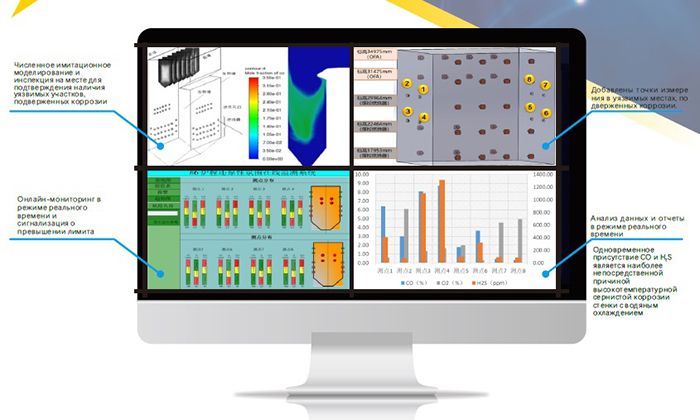

•  Используя анализ численной модели, система обеспечивает мониторинг и раннее предупреждение о наличии агрессивной атмосферы вблизи труб с водяной стенкой

Параметры данной системы

Название газа                                CO                       O2                      H2S

Диапазон измерения             0-100000 ppm              0-25 %            0-1000 ppm

Мониторинг агрессивной атмосферы вблизи водяной стенки котла
