Роторный инжектор флюса HDR

- Требования к характеристикам алюминиевой продукции из авиационного алюминиевого сплава, алюминиевой полосы, алюминиевой фольги и других изделий становятся все выше и выше. Помимо обеспечения их химического состава и механических свойств, не допускаются такие дефекты, как пористость, поры, шлаковые включения. Очистная обработка расплава является основным мероприятием при производстве высококачественных алюминиевых сплавов, а внутрипечное рафинирование является одним из ключевых процессов очистки расплава.

 - Ввиду проблем, существующих при эксплуатации систем с искусственными соплами, усовершенствованное устройство очистки расплава позволяет добиться эффекта удаления водорода, шлака и щелочных металлов из алюминиевого расплава в печи. Новая технология и установка внутрипечного рафинирования были разработаны в сотрудничестве с известными алюминиевыми компаниями для улучшения качества расплава алюминия и эффективности последующего непрерывного рафинирования, дальнейшего обеспечения требований к качеству конечных пользователей и помощи им в повышении эффективности производства в обработке расплава в печи и уменьшение скрытых опасностей и загрязнения окружающей среды.

Преимущества роторного инжектора флюса и дегазатора HDR:

- Пузырьки распределяются по всему обьему расплава, что увеличивает площадь контакта рафинирующих пузырьков с расплавом металла, удлиняется время реакции контакта газа с вредными веществами, способствует удалению газов, шлаков и примесей, растворенных в расплаве металла от поверхности, повышается эффективность рафинирования.

- Графитовый ротор изготовлен из графита высокой чистоты. Конструкция ротора не только разрушает пузырьки, но также обеспечивает равномерное смешивание расплава алюминия и рафинирующего газа, выбрасываемого из ротора, увеличивая площадь и время контакта между пузырьками и жидкостью из алюминиевого сплава, а также улучшая скорость удаления. Обеспечивает эффект очистки воздуха.

 - Комбинированный процесс очистки. Газ + Флюс снижает расход газа и флюса, снижает выбросы дымовых газов, повышает безопасность и экологическую защиту рабочей среды.

Отличия конструкций моделей инжектора флюса

 Роторный инжектор флюса HDR-1

• Трубка распыления флюса проникает в расплав алюминия, неграфитовый ротор перемешивает расплавленный алюминий, а рафинирующий газ поступает в виде больших пузырьков.
• Труба для распыления флюса может перемещаться по всему обьему расплав алюминия, и независимо от размера печи она может осуществлять рафинирование в печи без электромагнитного перемешивания.
• Высокая эффективность дегазации и шлакоудаления.
• Температура, состав и однородность качества расплавленного алюминия относительно высоки.
• Операции можно проводить только спереди печи.
• Дверца печи любого размера может быть использована.
• Конструкция установки может иметь систему однократной подачи флюса или двойной подачи
• Конструкция установки может иметь следующую систему перемещения: стандарт, перемещение на колесах, без системы передвижения
• Установка может быть скомплектована с системой роторной подачи флюса по запросу.

 Инжектор флюса с ротором и валом HDR-2

• Графитовый ротор наклонно входит в расплав алюминия, графитовый ротор перемешивает расплавленный алюминий и в то же время разбивает большие пузырьки на мелкие.
• Графитовый ротор вращается в фиксированной точке или на небольшой площади и может использоваться в небольшой печи вместо электромагнитного перемешивания. В больших печах для рафинирования всего расплавленного алюминия требуется электромагнитное перемешивание.
• Эффективность дегазации, удаления шлаков и примесей выше; экономнее расход газа и флюса.
• Температура, состав и однородность качества расплавленного алюминия относительно высоки.
• Размещение установки-  либо у передней дверцы печи, либо у боковой стенки печи.
• Могут быть ограничения по мин. размеру дверцы печи для работы.
• Конструкция установки может иметь следующие виды перемещений: Поворот, Вперед, Назад; Поворот, Без Вперед и Без Назад; Без Поворота, Вперед, Назад; Без Поворота, Без Вперед и Без Назад
• Конструкция установки может быть спроектирована для операций: доступ спереди печи; доступ сбоку печи
• Установка может быть скомплектована с системой роторной подачи флюса по запросу.

Примечание. Пожалуйста, свяжитесь нами для получения подробной информации о каждом типе RFI.

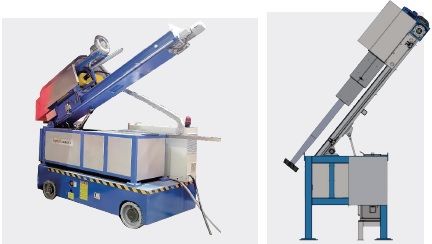

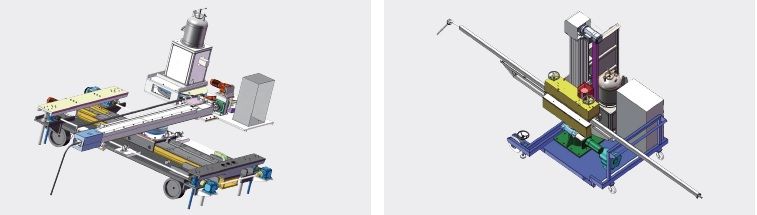

Популярные модели инжекторов флюса HDR

 HDR-1110

- Перемещается к входной двери каждой печи с помощью вилочного погрузчика или рабочего;

- При перемещении трубку подачи флюса можно вручную снять с оборудования;

 - Трубка подачи флюса является цельной и не складывается;

 - Очистка «Газ + Флюс» в печи осуществляется за счет линейных движений стрелы трубки и поворота вокруг колонны;

 - Подходит для распыления флюса и рафинирования в печах емкостью 30 тонн и ниже.

HDR-1210

- Электрическая тележка для передвижения;

 - Можно перемещать и использовать для нескольких печей;

 - Трубка подачи флюса может автоматически складываться и растягиваться;

 - Можно использоваться как в больших, так и маленьких печах;

 - Более практичная

HDR-1310

 - Способ перемещения: электрическая тележка всей машины движется без рельсов;

 - Небольшое пространство, занимаемое при перемещении;

 - Можно перемещать и использовать для нескольких печей;

- Трубка подачи флюса может автоматически складываться и растягиваться;

 - Нет необходимости в направляющих перед печью, перед печью можно перемещаться влево и вправо;

 - Можно использовать как в больших, так и маленьких печах.

HDR-2221

- Способ перемещения: электрическое безрельсовое перемещение;

- Вся машина закреплена перед печью, а графитовый ротор вращается, обеспечивая циркуляцию расплава алюминия и обеспечивая высокоэффективную очистку газ + флюс;

 - Можно перемещать и использовать для нескольких печей.

 HDR-2113

 - Немобильная, устанавливается на боковой стенке печи;

 - Благодаря вращательному движению графитового ротора улучшается циркуляция расплава алюминия и достигается высокая эффективность рафинирования с помощью «газа + флюса»;

 - Соответствие печи один к одному;

- Отверстие боковой стенки печи небольшое, потери тепла в печи небольшие.
