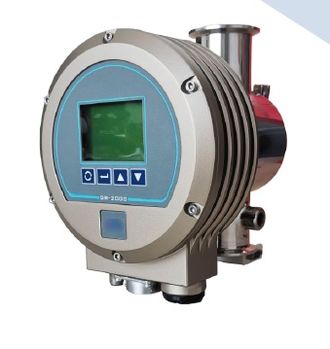

Рефрактометр DR-2000

Цифровой онлайн рефрактометр DR-2000 предназначен для непрерывного измерения «показателя преломления». Его можно установить на производственной линии для непрерывного измерения концентрации жидкости, а также использовать в качестве индикатора неисправностей или неотъемлемой части полной системы управления технологическим процессом.

DR-2000 можно использовать для измерения различных жидких сред, и он имеет хорошие характеристики для мутных, вязких или жидких сред, содержащих взвешенные твердые частицы, используя специальный принцип преломления. Аналогичным образом, на измерение не будут влиять давление измерительной части, скорость потока продукта и другие факторы.

DR-2000 оснащен точным датчиком температуры, который может напрямую измерять температуру продуктов в технологической линии. Поскольку между показателем преломления и температурой жидкой среды существует определенная функциональная связь, температуру можно автоматически компенсировать с помощью специальных методы расчета для достижения точных измерений.

 DR-2000 настраивается и калибруется в соответствии с требованиями пользователя -процесса и характеристик «показателя преломления» продукта перед отправкой с завода. Пользователь может быстро установить и использовать его в соответствии с требованиями.

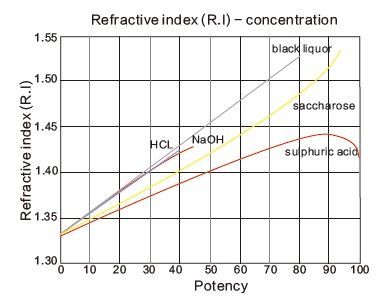

Примеры графиков преломления для ряда жидкостей – сахарозы, черного ликера, серной кислоты, соляной кислоты, щелочи.

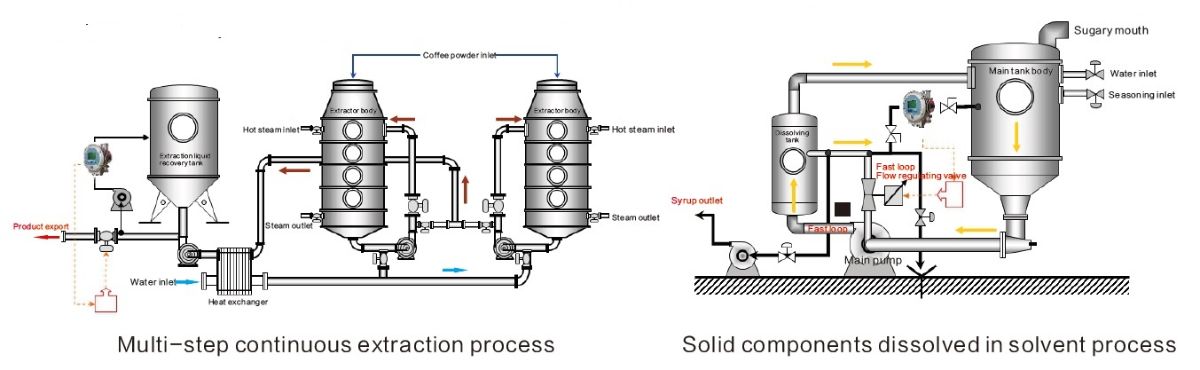

Примеры использования рефрактометра в многоступенчатом процессе экстракции и процессе растворения твердых компонентов.

Особенности:

• Модульная конструкция, стабильная производительность
• Твердый корпус, пыленепроницаемый и водонепроницаемый дизайн
•  Сапфировый оптический элемент
• Не подвержен влиянию взвешенных частиц и давления.
• Онлайн-обнаружение в режиме реального времени
• Функция программы самодиагностики
• Стабильная работа
• Высокопиксельный ПЗС-элемент

Основные технические данные:

Диапазон измерения: 1,3170–1,5318 nD (0–95 Brix)

Точность: ±0,0002 nD (±0,15 Brix)

Температура продукта: диапазон автомат. компенсации - 5 ~ + 105 ° C (23 ~ 221 ° F).

Линейное давление: При 20°С  -1...+10 Bar (-14,5~145 psi)

                                При 100°С -1...+8 Bar (-14,5~116 psi)

Рабочие условия: -10...+45°C (14-113°F), 5% - 95% RH без конденсации.

Источник питания: 24 VDC (18 – 36 V), 0,6 А.

Интерфейс: аналоговый выход, устанавливаемый 0–20 мА или 4–20 мА, номинальная нагрузка 470 Ohm, выход последовательного порта RS422/RS485.

Ввод и вывод:   Один из способов ввода «HOLD» (удержание)

                        Один релейный выход, номинальная нагрузка 24 V/500 мmA DC/AC.

Внешние размеры: ок. 200 мм x 168 мм x 135 мм.

Вес: около 3,5 кг (стандартная модель).

Класс защиты: IP67

Источник света: «LED» с электронной компенсацией.

Призма: искусственный сапфир или оптическое стекло.

Измерительный элемент: CCD

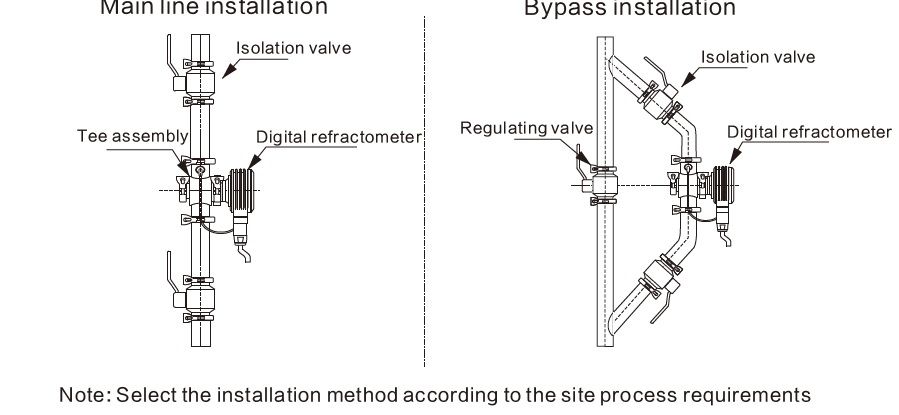

Варианты установки

Рефрактометр DR-2000 можно подключить к процессу как в основную линию, так и по байпасной схеме.

Некоторые области использования:

Пищевая промышленность - производственные линии для производства сахара (рефрактометр для сахара), соков, соусов, меда, пива, вина, кофе, молока, кондитерских изделий и т. д., процессов, требующих измерения содержания сахара в реальном времени (Brix); онлайн-измерение концентрации перекиси водорода (H2O2) на производственных линиях дезинфекции и стерилизации;

Обработка металлов - онлайн-измерения содержания концентрации смазочно-охлаждающей жидкости (СОЖ - рефрактометр для сож)

Текстильная промышленность - измерение концентрации DMF в режиме реального времени на производственных линиях

Химическая промышленность - линии по производству сильных щелочей с онлайн-измерением концентрации NaOH, электролитов, антифризов, и т. д.

Фармацевтическая промышленность – процессы экстракции, выпаривания и концентрирования, кристаллизации и другие процессы.

Производство и переработка бумаги, картона и целлюлозы – процессы производства черной целлюлозы, зеленой целлюлозы, белой целлюлозы, растворов щелочей и т. д.

Рефрактометр DR-2000 может быть успешно использован вместо известных моделей рефрактометров Atago компании ввиду текущей санкционной ситуации с поставками товаров.
