Пресс для выталкивания матрицы

Выталкиватель матрицы имеет гидравлический привод, прост в работе и обслуживании.

Пресс для выталкивания матрицы может быть изготовлен по технических требованиям Заказчика, ниже представлены технические данные выталкивателя матрицы только как один из возможных примеров.

Размеры пресса:

Максимальная высота                                          1033 мм

Максимальная ширина                                   641 мм

Максимальная длина                                     1365 мм

Вес                                                                   850 кг

Характеристики матричного комплекта:

Внешний диаметр кольца                           303 мм / 360 мм

Внутренний диаметр кольца                      150-190 мм / 247 мм

Длина кольца                                               200 мм

Диаметр матрицы                                       220 мм / 276 мм

Длина матрицы                                           60 мм

Температура матрицы                                20-460 ° С

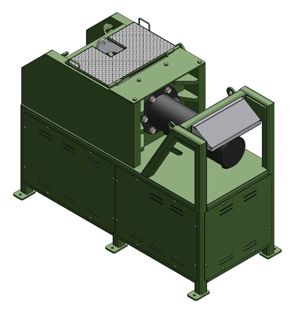

Механическое расположение выталкиватель матрицы зоны пресса для снятия блокировки матрицы показано на рисунках ниже.

Опора матрицы, упорная пластина кольца, опора кольца и упорная пластина матрицы изготовлены из нержавеющей стали 304, чтобы выдерживать высокие температуры кольца и матрицы.

Опору матрицы, упорную пластину и кольцевую опору можно поднять вручную или с помощью подъемника и могут быть заменены деталями, предназначенными для матрицы и кольца другого размера.

Упорную пластину матрицы также можно заменить на другой размер, открутив болты на ее лицевой стороне.

Характеристики гидравлики:

Электропитание                                          230 / 460 В, 3 фазы

Гидравлическая мощность                         3,73 кВт [5 л.с.]

Рабочее давление                                        172 бар [2500 psi]

Максимальное давление                            207 бар [3000 psi ]

Максимальное усилие                               314 кН

Диаметр цилиндра                                     152 мм [6 ”]

Ход цилиндра                                             356 мм [14 ”]

Скорость быстрого выдвижения              35 мм / с

Рабочая скорость выдвижения                 10 мм / с

Скорость втягивания                                 46 мм / с

Все гидравлические компоненты, кроме цилиндра, расположены в закрытой секции под рабочей зоной. пресса, чтобы свести к минимуму любую возможность физического повреждения этих компонентов и уменьшить общую занимаемая площадь машины.

Резервуар для гидравлического масла имеет встроенный смотровой уровень и термометр, позволяющий легко определять уровень и температуру измерения.

УПРАВЛЕНИЕ ПРЕССОМ ДЛЯ ВЫТАЛКИВАНИЯ МАТРИЦЫ

Панель управления

Панель управления оператора расположена в задней части пресса, вдали от рабочей зоны машины. как показано на рисунке 5 ниже.

На панели управления есть следующие кнопки и индикаторы:

• Кнопка СТАРТ (горит зеленым)

        o Нажмите, чтобы запустить гидравлический насос.

        o Горит зеленым, когда насос работает, и машина готова к работе.

• Кнопка СТОП (горит красным)

       o Нажмите, чтобы остановить гидравлический насос.

       o Горит красным, когда насос не работает.

• Кнопка EXTEND (горит зеленым)

      o Нажмите и удерживайте, чтобы выдвинуть гидроцилиндр.

      o Цилиндр выдвигается с большой скоростью и автоматически замедляется при приближении к матрице.

      o Горит зеленым, когда цилиндр полностью выдвинут.

• Кнопка RETRACT (горит зеленым)

      o Нажмите и удерживайте, чтобы втянуть гидроцилиндр

      o Горит зеленым, когда цилиндр полностью втянут.

• Кнопка АВАРИЙНОГО ОСТАНОВА

     o Нажмите, чтобы немедленно отключить питание гидравлического насоса и сбросить гидравлическое давление из цилиндра.

УСЛОВИЯ ДЛЯ ПЕРЕМЕЩЕНИЯ ПРЕССА

Пресс для выталкивания матрицы может быть перемещен от одного пресса к другому:

1. Присоедините пресс к лебедке с помощью четырех точек подъема, показанных на Рисунке 6 ниже.
2. Подъем с помощью вилочного погрузчика или домкрата для поддонов под рамой, как показано на Рисунке 6 ниже.
