Пластинчатые магниты Goudsmith
Неодимовый пластинчатый магнит Neoflux

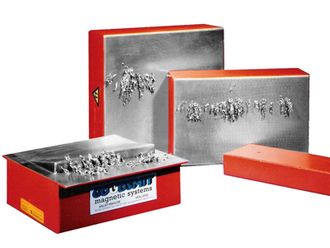

Пластинчатые магниты

Пластинчатые магниты удаляют металлические частицы из потоков свободнопадающих продуктов или конвейрной ленты со сравнительно небольшим количеством магнитных включений в основном продукте.

Пластинчатые магниты достаточно бюджетное и надежное решение задачи магнитной фильтрации, такие системы легко встраиваются в имеющиеся производственные системы Заказчика.

Пластинчатые магнитные системы притягивают феррометаллические частицы с большого расстояния, но чем ближе магнитная пластина к продукту, тем выше эффективность фильтрации, а сама сила притяжения зависит не от веса частиц, а от ее формы; плоские частицы легче притягиваются, чем кубической или круглой.



По принципу работы такие системы условно можно разделить на две группы:

- Пластинчатый магнит для фильтрации продукции на конвейерах

- Пластинчатый магнит для фильтрации самотечных продуктов



Основные характеристики пластинчатых магнитов для фильтрации продукции на конвейерах:

- по типу магнита: ферритовый (захват частиц до 0,5мм) или неодимовый (захват частиц до 30 мкм)

- ручная очистка

- удерживающее поле на расстоянии до 180 мм (140мм – ферритовый)

- типовые сечения пластинчатого магнита

    - ферритовые (VMF1-114*47 mm, VMF2-154*47 mm, VMF4-204*92 mm, VMF5-304*99 mm)

     -неодимовые (VMN6-114*34 mm, VMN2-205*55 mm, VMN3-158*31 mm), тм Neoflux

- версии исполнения (базовая, с крюком, с фланцем, с экстракционной пластиной, с клином

- тип обработки лицевой стороны (базовая – шлифованная сварная поверхность, водостойкая; крашеная и прерывисто сварная; водостойкая в форме



Пример полного кода ферритового пластинчатого магнита Goudsmith: SVM-F-114*47-0140-B-F0E

Пример полного кода неодимового пластинчатого магнита: SVM-N-114*34-0200-B-F1M

SVM – тип изделия – пластинчатый магнит

N- неодимовый магнит N35, 11 000 Gauss, 80 гр. С макс.

114*34 -  сечение ширина*высота

0140- длина магнита в мм

B- версия базовый

F1M – зачищенная лицевая поверхность, сварной, водостойкий



Основные параметры исполнения пластинчатых магнитов для фильтрации продукции в самотеках на примере, пластинчатый магнит артикул

SCH-M-N-204*55-0800-B-B-B

SCH – подвесной магнит для самотеков базовое исполнение (SCHZ – специальное исполнение)

M – ручная очистка (P-пневмоочистка)

N – неодимовый магнит N35, 11200 Br, Tmax 80 C; HT - N35SH, 12200 Br, Tmax 150 C

204*55 - Сечение пластины

0800- длина магнита

B -  базовый без клина; Z – спец. версия с клином

B - материал изготовления базовый; W – изностойкий с ээкстрактором из марганцевой стали

B - базовое исполнение без датчика; D – с датчиком отключения; Z –специальная версия



По Вашему запросу компания Goudsmith  будет рада предложить пластинчатый магнит во взрывозащищенном исполнении в соответствии с необходимыми требованиями по зонам использования ATEX.



Для обеспечения заданных показателей отсева ферромагнитных частиц специалисты Goudsmith под технические требования Заказчика проводят следующие расчеты и тестирования:

- Осуществляются 2D и 3D расчеты магнитных полей позволяющие спроектировать необходимую стабильность магнитного потока в обьеме.

- Осуществляется опытная сепарация материала Заказчика в тестовой лаборатории Производителя  на спроектированном магните с учетом физико-химических  свойств материала Заказчика.
