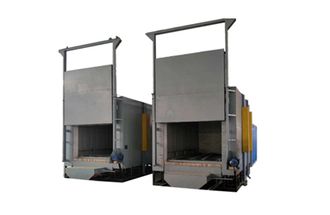

Печи термообработки с выкатным подом

При эксплуатации электропечи с выдвижным подом обрабатываемые изделия устанавливают на выдвижной под печи, при этом максимальная масса садки, загружаемой в печь определяется грузоподъемностью пода и мощностью печи. После загрузки садки, под заходит в камеру печи с закрытием двери печи, а далее происходит запуск нагрева, при котором скорость нагрева вместе с полной  программой процесса термообработки происходит в автоматическом режим.

Huaxin производит несколько модификаций печь с выкатным подом в зависимости от рабочей температуры камеры печи:

• Высокотемпературная печь: макс. температура до 1250℃
• Среднетемпературная печь: макс. температура  до 950℃,
• Низкотемпературная печь:   макс. температура до 650℃

Значение рабочей температуру нагрева камеры печи влияет на конфигурацию нагревательных элементов и мощность, Заказчик может выбрать подходящую модель в соответствии с реальной ситуацией.

Следующие параметры приведены только для справки, рабочий размер и температура производятся в соответствии с требованиями Заказчика.

Типовые характеристики стандартных моделей печь с выкатным подом

Модель     Мощность, КВт       Размер камеры, мм

RT2-65                65                         1100*550*450

RT2-105             105                         1500*800*600

RT2-120             120                         2000*1000*700

RT2-150             150                         2100*1050*750

RT2-180             180                         2400*1500*800

RT2-250             250                         3500*1350*950

RT2-320             320                         3500*1500*1000

RT2-360             360                         4000*1500*950

RT2-600             600                         6000*2500*1200

Для всех моделей предполагается питание 380 VAC, 3 фазы

Описание конструкции печи с выкатным подом:

Тепловая камера оптимизирована по типу используемой изоляции (толщине и плотности в соответствии с конкретным использованием согласно ТЗ Заказчика). В конструкции термокамеры используется волоконная изоляция и кирпич, которые обладают прекрасными характеристиками сохранения тепла и хорошим соотношением цены и качества.

Конструкция дверцы печи: Дверца как правило, встроена в корпус или может быть прикреплена к корпусу печи и приводится в действие вертикально для герметизации камеры. Каркас двери изготовлен из стального профиля и пластин, которые обладают большей жесткостью.  Внутри каркас двери перекрывается огнестойким волокном. Способ открытия двери может быть ручным боковым открытием или подъемом электродвигателем.

Конструкция привода пода: Выдвижной под выполнен в виде самоходной конструкции, движение которой осуществляется с помощью мотор-редуктора с цепью.

Система нагрева: При нагреве проводом электрического сопротивления нагревательный элемент изготовлен из провода высокотемпературного сплава, который распределен по бокам камеры, двери печи, задней стенке и выдвижному поду.
