Анализатор утечек газа LH1500

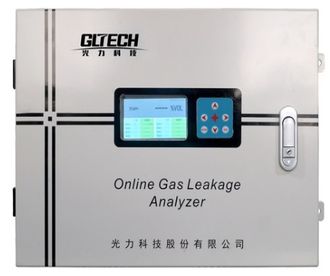

Онлайн анализатор утечек водорода LH1500

Автоматическая система для точного обнаружения утечек водорода, метана.

Анализатор утечек водорода LH1500 широко используется в таких областях, как электроэнергетика, черная металлургия, нефтехимия, судоходство, туннельные работы и в других отраслях для онлайн-обнаружения утечек газов (горючих газов, таких как: водород, метан). Система использует современные датчики, которые контролируют область одновременно в нескольких точках в режиме реального времени. Система состоит из одного основного блока (хоста) с гибким управлением и 8ью датчиками газа.



Особенности:

  • Основной блок (хост) оснащен промышленным цветным ЖК-дисплеем высокой четкости, окнами человеко-машинного интерфейса, раскрывающимся меню.
  • 8 линий (4~20) мА аналогового входного интерфейса передатчиков, совместимы с 3х проводными передатчиками и 2х проводными передатчиками.
  • На хосте каждый преобразователь можно настроить индивидуально, контролируя различные типы газов, диапазоны и единицы измерения данных.
  • Зарезервированный входной интерфейс цифрового передатчика: 1 линия RS485 для подключения интеллектуальных устройств, таких как анализатор чистоты потока газа GD6102 или других.
  • Выходной интерфейс: 8 линий (4~20) мА, 8 линий тревоги по H, 1 линия общей тревоги.
  • Система использует микросхему флэш-памяти большой емкости для сохранения исторических данных, данные не теряются при отключении питания, ежеминутное сохранение набора данных, которые могут храниться в течение 100 дней, пользователь может запрашивать данные по дате.
  • Конструкция схемы платформы использует передовые технологии цифровой обработки ARM, высокую надежность и отличную защиту от помех.



Технические данные анализатора утечек водорода LH1500:

  •  Условия работы:

Рабочая температура: (0~50) ℃

Относительная влажность: <90% (25 ℃).

Давление окружающей среды: (86~110) кПа.

Монтаж хоста в местах без с неагрессивной газовой средой или средах без высокой паровой активности

Монтаж хоста в местах без значительных вибраций и ударов.



  • Технические параметры:

Электропитание: (110~240) VAC, (50±2) Hz, ≤0,25 A.

Диапазон измерения и точность:

Тип газа              Диапазон измерения                  Точность

 Водород                (0,0~4,0)%H2                   (0,0 - 2,0)%H2,    ±0,2%H2

                                                                      (>2,0- 4,0)%H2,  ±0,3%H2

Время отклика: <30 с.

Режим отображения: LCD экран высокой четкости промышленного класса.

Аналоговый вход: (4~20) мА.

Цифровой вход: RS485.

Аналоговый выход: (4~20) мА, 500 Ом максимального сопротивления нагрузки.

Выход тревоги: тревога H, которая может быть установлена SPST.

Емкость контактов выхода тревоги: 250 VAC/5 А; 30 VDC/5 А.

Каналы измерений: ≤8 строк.

Класс взрывоопасности:

     Хост-станция:(Ex ia Ga) ⅡC.

     Передатчик: Exia Ⅱ C T3 Ga.

Габаритные размеры хоста: (460×350×130) мм.

Вес: хост ≤10 кг; передатчик ≤0,9 кг.
