Молибденовые нагреватели тип U гнутные

Молибденовые нагреватели тип U гнутные

Молибденовый MoSI2 нагреватель представляет собой плотный металлокерамический материал, состоящий из дисилицида молибдена (MoSi2) и диоксида кремния в стеклообразной фазе (SiO2). Молибденовый нагреватель - нагреватель резистивного типа, который преобразует электрическую энергию в тепловую энергию. Нагревательные элементы MoSi2 характеризуются хорошей тепло- и электропроводностью.

Этот вид нагревателей имеет низкое тепловое расширение и выдерживает коррозию и окисление. Все молибденовые нагреватели характеризуется длительным сроком службы и стабильными характеристиками, рабочая температура нагревателей до 1850 ° C.

Элементы чаще всего устанавливают подвесными с нижней горячей частью. Элемент имеет два холодных конца (Lu).

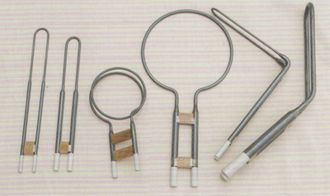

Холодные концы в два раза больше диаметра горячей секции и прикреплены сваркой. Концы холодных концов металлизированы алюминием, чтобы обеспечить контактную поверхность с низким сопротивлением, в которой электрические соединения выполнены с плоскими плетеными алюминиевыми хомутами, подобные нагреватели производятся в виде прямых или изогнутых в широком диапазоне форм и размеров.


Уникальные Свойства
1. Более высокие удельные мощности по сравнению с другими нагревательными системами при температурах до 1850ºC и в окислительных средах - 30 Вт / см2 по сравнению с 15 Вт / см2.


  1. Длительный срок службы и устойчивость к коррозии при использовании в процессах с высокой температурой, реактивных атмосферах и во всех восстановленных атмосферах с дефицитом кислорода.
  2. Быстрый разогрев. Может использоваться непрерывно или периодически. Новые и старые элементы могут быть соединены последовательно
  3. Простота замены вышедших из строя элементов. Может использоваться в установках с высокой концентрацией мощности
  4. Материал высокой чистоты. Тонкий слой глазури. Улучшенная стабильность формы

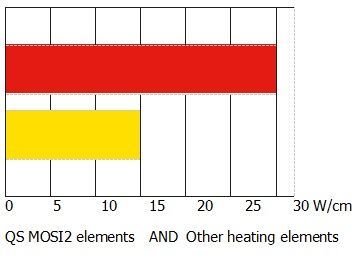

  5. Сравнение поверхностных нагрузок мощности.

Модификации
Нагревательные элементы MoSi2 могут изготавливаться в трех модификация с особыми характеристиками для использования в сложных условиях и атмосферах, включая азот, водород, вакуум, смеси эндогаза и восстановительных сред.



Модификация 1700°C

Имеет хорошую тепло- и электропроводность, низкое тепловое расширение. Выдерживает коррозию и окисление. Данная модификация разработана для работы в азоте. имеет длительный срок службы при высоких температурах во всех восстановительных и дефицитных атмосферах.

Специально разработанный нагревательный элемент для полупроводников.


  1. Этот нагреватель имеет точную мехобработку с высокой мощностью, обеспечивает равномерное тепловое поле в электрической печи.
  2. Формы на заказ могут быть изготовлены на основе эксплуатационных требований клиентов, нагреватели могут поддерживать определенные характеристики с длительным сроком службы.
  3. По сравнению с традиционными проволочными нагревателями обеспечивают большую плотность мощности на поверхности и допускают быстрое повышения температуры (быстрое охлаждение и повышение температуры)
  4. Нагреватель может соответствовать различным размерам муфелей печи от маленькой до большой
  5. Данное исполнение наиболее популярно для высокотемпературных печей полупроводниковых пластин цилиндрической формы.

      Максимум. температура 1700 ° С



Модификация 1800°C

Имеет хорошую тепло и электропроводность, низкое тепловое расширение. Выдерживает коррозию и окисление с лучшей жаропрочностью и стабильностью формы. Нагреватель предназначен для удовлетворения требований по нагреву в исследовательских процессах и электронной промышленности, имеет более длительный срок службы, малые размеры для условий температурных циклов с лучшей жаропрочностью и стабильностью.




  1. Нагреватель специально разработан для электрических печей TTO, и обеспечивает большую поверхностную мощность.
  2. Нагреватель имеет высокую чистоту, содержание примесей максимально снижено, чтобы обеспечить чистоту электропечи.
  3. Состояние соединения между защитным слоем нагревательного элемента и поверхностью матрицы элемента улучшено благодаря специальной обработке, так что при использовании нагревательного элемента защитная пленка не выпадает.
  4. Качественный стык соединения между нагревательным слоем и поверхностью матрицы для печей с высокой окислительной газовой атмосферой
  5. Имеет хорошую прочность при высоких температурах и низкую деформацию


      Максимум. температура 1800 ° С




Модификация 1850°C

Хорошая тепло- и электропроводность, низкое тепловое расширение. Выдерживает коррозию и окисление и имеет более высокую чистоту и поверхность с лучшей адгезией

Нагреватель специально разработан для стоматологических печей.


  1. Нагреватель имеет высокую степень чистоты, что позволяет максимально снизить содержание примесей
  2. Имеет хорошую жаропрочность, которая может выдерживать большую поверхностную нагрузку при высокой температуре
  3. Может адаптироваться к электрическим печам с частым использованием и быстрым увеличением/уменьшением температуры
  4. Защитный слой нагревательных элементов тонкий и компактный, что позволяет избежать выхода его из строя во время использования в большей степени в точных электрических печах, предъявляющих повышенные требования к нагревательным элементам, например, для электрических печей в стоматологии


Электропечь с быстрым повышением температуры и уменьшением частого использования и коротким периодом спекания.

      Макс. температура 1850 ° С

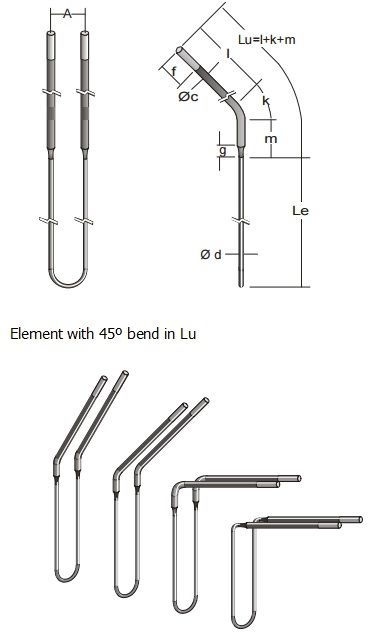

Форма

Стандартные размеры гнутых молибденовых нагревателей тип U

Возможные размеры

Размер

Нагреват. зона Le диам., мм

Термиал. концы Lu диам., мм

Стандарт “A” длина, мм

3/6

3

6

25

4/9

4

9

25

6/12

6

12

50

9/18

9

18

60

12/24

12

24

80



Модификации под заказ

В дополнение к MoSi2 стандартным молибденовым нагревателям по форме и размерам выше мы предлагаем элементы MoSi2, разработанные в соответствии с потребностями клиентов, что позволяет оптимизировать конструкцию элементов для каждого конкретного применения.


Механические и физические свойства

1700

1800

1850

Прочность на растяжение при 1550



100 MPa±25%

100 MPa±25%

Прочность на изгиб при 20

450 MPa±25%

450 MPa±25%

300-400 MPa±25%

Прочность на сжатие при 20

1400-1500 MPa

1400-1500 MPa

1400-1500 MPa

Вязкость разрушения, KIC, при 20

3-4 MPam1/2

3-4 MPam1/2

4 MPam1/2

Твердость, HV, при 20

9 GPa

9 Gpa

8 GPa

Плотность

5.6 g/cm2 0.20lb/in2

6.5 g/cm2 0.23lb/in2

7.0 g/cm2  0.25lb/in2

Пористость

< 5%

< 1%

< 1%

Теплопроводн. 20-600
                          600-1200

30WM-1K-1
     15WM-1K-1

30WM-1K-1
     15WM-1K-1

30WM-1K-1
     15WM-1K-1

Коэффициент линейного расширения

7-8 X 10-6K-1

7-8 X 10-6K-1

7-8 X 10-6K-1

Удельная теплоемкость при 20

0.42 KJ kg-1K-1

0.42 KJ kg-1K-1

0.42 KJ kg-1K-1

Излучат. способность

0.75-0.85

0.70-0.80

0.70-0.80


Микроструктура молибденового нагревателя QS. Серый цвет - MoSi2, белый - Mo5Si3, темный - SiO2.


Рабочие температуры

Максимальная рекомендуемая температура элемента в атмосферах

Атмосфера

Модиф. 1700

Модиф. 1800

Модиф. 1850

Воздух

1700

1800

1850

азот

1600

1700

1800

Аргон, гелий

1600

1700

1800









Сухой водород, точка росы-80 #

1150

1150

1150

Влажный водород, точка росы 20 #

1450

1450

1450

Экзогаз (например, 10% CO2,5% CO, 15H2)

1600

1700

1800









Экзогаз (например, 40% H2,20% CO)

1400

1450

1550

Поврежденный, частично сгоревший аммиак (≈8% H2)

1400

1450

1550



Срок производства

Молибденовые нагреватели QS China могут быть отправлены с завода из наличия или в течение 2-3 недель после получения заказа. В чрезвычайных ситуациях возможно более быстрое производство.



Информация для заказа


  • Количество:
  • Диаметр горячей зоны / холодного конца: 3/6, 4/9, 6/12, 9/18 или 12/24:
  • Длина горячей зоны - Le:
  • Длина холодного конца - Lu (включая конусность):
  • Межцентровое расстояние между ножками:
  • Количество изгибов
  • Изгиб 45º или 90º:
  • Местоположение изгиба Le:
  • Местоположение изгиба Lu:
  • Рабочая температура печи:
  • Температурное исполнение-  1700 или 1800 или 1850



QS China предлагает высококачественные молибденовые нагреватели высокого качества по привлекательным ценам. Специальные цены на образцы, ждем Вашей заявки!
