Машины литья под давлением цинка

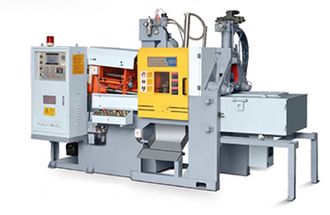

Машины литья под давлением с горячей камерой прессования для литья цинка серии DGM  обеспечивают стабильную силу смыкания, высокую скорость впрыска и стабильное качество литья для автомобильных деталей, корпусов электроники, фурнитуры и потребительских товаров. Предоставляем индивидуальные решения для литья под давлением, поддержку в проектировании пресс-форм, установку и послепродажное обслуживание.

Особенности конструкции машин DGM:

Система смыкания

Использование высокопрочной стали в качестве сырья обеспечивает высокую износостойкость и продлевает срок службы оборудования.

Использование высокопрочного ковкого чугуна и пятиточечной компенсационной конструкции шарнирного соединения обеспечивает сильное усилие зажима.

Центральная электрическая система смазки обеспечивает равномерную смазку ближних и дальних точек смазки, а функция сигнализации уровня жидкости и давления гарантирует хороший эффект смазки машины.

Наша машина оснащена соединителем для охлаждающей воды пресс-формы, что упрощает установку и эксплуатацию.

Гидравлическая система

Независимый высокоскоростной аккумулятор с достаточной емкостью для обеспечения стабильного усилия впрыска.

Скорость впрыска может регулироваться индивидуально, обеспечивая быстрое и плавное действие.

Использование специальной гидравлической системы подходит для различных технологических требований к изделиям с высокими требованиями к поверхности.

Типичные области применения машина литья под давлением цинка:

Застежки-молнии и фурнитура для одежды

Компактные, высокоточные детали с гладкой поверхностью. Идеально подходят для массового производства.

Рекомендуемая значения усилие запирания: 25–50 тн

Дверные замки и фурнитура

Высокопрочные и износостойкие детали, требующие стабильного зажима и точности.

Рекомендуемые значения усилия запирания: 50–90 тн

Детали автомобилей малого диаметра

Строгие допуски и контроль качества для надежных автомобильных компонентов.

Рекомендуемые значения усилия запирания: 90–168 тн

Корпуса электронных устройств

Легкие, тонкостенные отливки с хорошей обработкой поверхности и однородностью.

Рекомендуемые з значения усилия запирания: 38–130 тн

Декоративные и конструкционные компоненты

Сложные формы, хорошая пластичность и внешний вид для декоративных целей и сборки.

Рекомендуемые значения усилия запирания: 68–230 тн

Полная линейка машин литья под давлением с горячей камерой прессования серии DGM включает в себя машины со следующими усилиями запирания:

Малые машины ЛПД с горячей камерой DGM 25T–38T: 25 T-28 T-30 T – 38 T

Средние машины ЛПД с горячей камерой DGM 50–90T: 50 T - 68 T - 90 T

Крупногабаритные машины ЛПД с горячей камерой DGM 130–400T:  130 T - 168 T - 230 T - 300 T -400 T

Полные технические характеристики некоторых моделей машин литья под давлением с холодной камерой прессования серии DGC представлены ниже, полные технические описания не указанных моделей машин предоставляются по запросу:

Модель                                 DGM 25T       DGM 38T         DGM 68T       DGM130         DGM400

Усилие запирания, кН               250                380                   680              1300                4000

Расст. м/у колоннами, мм      278х232          300х250            360х320       440х4400         700х700

Диам. колонн, мм                       40                 50                     63                 80                  130

Выс формы, мм                     120-230          120-300             120-330        170-490           250-750

Размер плит, мм                    390-370          450-430             565-500       660-720           1050-1050

Усилие толкателя, кН                 30                 55                     55                108                  180

Ход, мм                                      40                 45                     45                 85                   125

Усилие прессования, кН              30                55                      55                108                  180

Ход поршня, мм                          85               105                    110                145                  230

Диаметр поршня, мм                   38                42                      45               60/65             70/80/90

Вес заливки, кг                           0,38             0,7                     0,9              2,1/2,4           4,4/5,5/7,2

Емк. тигля, дм3                           150             360                    480                480                  480

 Раб. давление, Мпа                     8,5              8,5                     9,0               14,0                 14,0

Мощн. э/двиг., кВт                       5,5              7,5                      7,5                 15                    22

Об.  резервуара, л                       200             200                    200                300                  800

Габариты (д*ш*в), м              2,9х1,4х1,9   3,1х1,5х2,0      3,1х1,5х2,1      4,7х1,7х2,3        6,5х2,3х2,9

Вес машины, кг                            2000         2300               3400                   5800               17000

Для литья под давлением цинковых сплавов также можем предложить следующие машины:

Бессопловая  машина для литья цинка под давлением

Бессопловая конструкция обеспечивает более высокую эффективность, превосходное качество и значительно более низкие производственные затраты.

Вертикальная машина для литья цинка под давлением

Подходит для массового производства небольших, тонкостенных и менее сложных по форме отливок из цинковых сплавов, таких как корпуса электронного оборудования, игрушки, ювелирные изделия и т. д.
