Магнитные решетки

Системы на основе магнитных решеток необходимы для использования во всех процессах требующих отделения металлов от основного продукта.

В настоящее время системы на основе магнитных решеток наиболее часто используются в пищевой промышленности, а также в фармацевтике, при производстве пластмасс и керамики.

Основа решеток – стержневые магниты, создающие сильное магнитное поле в компактном обьеме, притягивающие ферромагнитные частицы малых размеров. При этом предполагается, что полезный продукт с ферромагнитными частицами проходят через магнитное поле.

Основной материал для изготовления стержневых магнитов – неодимовые (Nd-Fe-B) – тм Neoflux и ферритовые магниты (Fe), но в некоторых процессах возможно использование других магнитных материалов

Наиболее распространенные типы стержневых магнитов – GSF 22, GSN 42, GSN 52 имеют следующие характеристики:

• Магнитное поле материала, Br – 3900 – 14100  кг
• Макс. плотность потока стержня: 3000- 12000 Гаусс
• Макс. рабочая температура, oC + 60 … +180


Основные типы магнитных систем на базе решеток:

• Однорядные магнитные решетки
• Двурядные магнитные решетки
• Вращающиеся магнитные решетки Cleanflow
• Магнитные фильтры для трубопроводов под давлением
• Высокоградиентные магнитные сепараторы

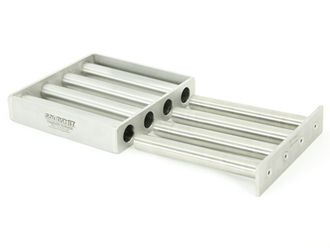

Магнитная решетка Wamag состит из нескольких высокомощных неодимовых магнитных стержней Neoflux. Стержни располагаются в середине потока и способны улавливать частицы железа размером до 30 мкм, не обнаруживаемые металлоискателем. Магнитные стержни в решетках Goudsmith имеют окружающие трубки извлекающего устройства, которые не требуется протирать вручную.

Компания Wamag выпускает широкую линейку магнитных решеток серии SMR на производительность по потоку в диапазоне 1 – 30 м3/ч  , для заказа решетки необходимо определить оптимальную конфигурацию, пример полного кода  изделия  далее -  SMR-N- D100*40-08B-S6-B , включает в себя следующие параметры:

- тип магнита (F- феррит  Br 4100, N- N42 – Br13300, HT- N42SH – Br11400, ST –Самариум-кобальт, ES- N52- BR14800)

- размер решетки (x*x – для прямоугольного трубопровода, Dx – диаметр и высота для круглого трубопровода)

- вид магнитных стержней (08 – количество стержней, B – магнитные стержни диаметром 23 мм, E – магнитные стержни диаметром 23 мм c экстрактором 25 мм, D - магнитные стержни диаметром 40 мм, Z - магнитные стержни спецразмера

- материал решетки (S4 – нерж. сталь 304, S6 – нерж. сталь 316, ZZ – спецматериал)

- вид обработки внешней поверхности (B – базовая обработка, S –вытяжные трубы запаяны в сетку , W- изностойкое покрытие из карбида вольфрама, SW –запаянные вытяжные тубы с изностойким покрытием, Z – спец. обработка внешней стороны в контакте с продуктом

Для обеспечения заданных показателей отсева ферромагнитных частиц специалисты Wamag под технические требования Заказчика проводят следующие расчеты и тестирования:

- Осуществляются 2D и 3D расчеты магнитных полей позволяющие спроектировать необходимую стабильность магнитного потока в обьеме

- Осуществляется опытная сепарация материала Заказчика в тестовой лаборатории Производителя  на спроектированной решетке с учетом физико-химических  свойств материала Заказчика.

Компания Wamag имеет на всю продукцию Европейский сертификат качества по системе HACCP – NEN-EN-ISO 9001, сертификат 653439 (анализ рисков и критических контрольных точек), что особенно важно для Заказчиков экспортирующих свою продукцию из России.

Если Вам требуется магнитная решетка с отличными техническими показателями выше или ниже указанных, то просим выдать заявку, мы постараемся предложить для Вас индивидуальное решение!
