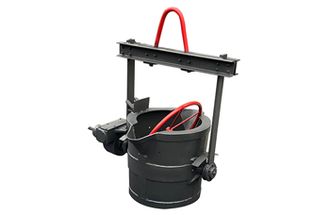

Ковши чайникового типа
Ковши литейные чайникового типа серии CB предназначены для передачи расплавов стали, чугуна, а также цветных металлов от плавильной печи к литейной машине. По дизайну чайниковые ковши спроектированы по принципу сифона, при разливке чистый расплав переливается с нижней части, а шлак задерживается на поверхности зеркала ковша.
Конструктивно ковш литейный чайниковый серии CB изготавливаются с соотношением высоты ковша к диаметру 1/1,1, имеют кованые цапфы для транспортировки, пояса жесткости, поворотные траверсы, червячный редуктор с передаточным числом 60-4820.
Ковши чайникового типа серии CB с завода поставляются без футеровки, футеровка ковша производится Заказчиком по руководству Поставщика.
Размеры основных стандартных моделей ковшей литейных чайникового типа серии CB:
Модель DIA1 H B A
CB-0.5 585 715 1332 1375
CB-1 730 900 1491 1780
CB-2 880 1080 1711 2046
CB-3 1060 1230 1856 2198
CB-4 1150 1320 2056 2450
CB-5 1230 1420 2254 2662
CB-8 1450 1580 3345 2120
CB-10 1580 1820 3630 2280
