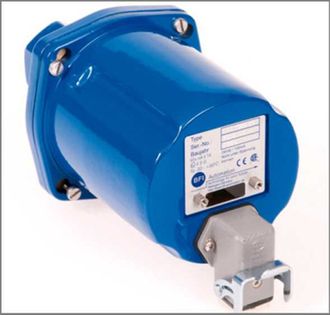

Компактный контроллер пламени CFC x000
Компактный контроллер пламени CFC сочетает в себе сканер пламени и модуль усилителя пламени, построенные как единая система (all-in-one).
Компактный контроллер пламени серии CFC x000 BFI Automation был разработан для применения на крупных парогенераторах и промышленных котлах. Целью является безопасный и надежный мониторинг систем сжигания топлива, предоставление данных для оптимизации процесса сгорания и уменьшения выбросов загрязняющих веществ. Система способна отличать пламя от различных горелок и избирательно контролировать это пламя. Все параметры могут быть оптимизированы для любого сгорания с помощью соответствующего программного обеспечения.
Технические данные - Компактный контроллер пламени CFC x000 |
|
Самопроверка |
полностью электронная, раз в 800 мс |
Спектральная чувствительность |
190 - 7000 нм |
Угол открытия прицела |
2,7 гр. |
Диапазон раб. темп., Исполнение UV / UV1 |
от -20 гр. C до +70 гр. C (+85 гр. C) от -55 гр. C до +85 гр. C |
Применение при высокой температуре |
до 600 гр. С с волоконно-оптической технологией |
Реле пламени |
1 перекл. контакт (беспотенциальный) |
Время выключения аварийного выключателя |
1 - 5 сек. |
Выход силы пламени |
0/4 - 20 мА |
Питание |
24V DC |
Ток |
ок. 200 mA |
Регулировка |
многопараметр. каналы, частично разд. регулир. диапазоны чувств. для UVи IR |
Электрическое соединение |
пылезащит. штекер. разъем со стандарт. корпусом и оригинал. преобразоват., фикс. кабель (3 м) с EXG, все остальные с каб. разводкой |
Тип защиты |
IP65 (IP66 с Ex-корпусом) |
Соединение датчика |
G 1 "внутр. резьба ISO 228 |
Подкл. продув. воздуха |
G 1/2" внутр. резьба ISO 228 со ст. корпусом |
Расход продувочного воздуха |
10 м3/ч |
Вес |
ок. 1,5 кг (от 4 до 13 кг с EX корпусами) |
Сертификаты |
TUV, ATEX, CSA, AGA, EN298, SIL 3, UL для OE-Converter с шир. корпусами |
Интерфейс |
RS 232 (визуализация в диспетчерскую) |
Особенности:
- Отказоустойчивое исполнение и самоконтроль
- Подходит для одно- и многопоточных применений
- Доступен с различными диапазонами спектр. чувствительности от UV до IR, а также в комбинации
- Сертифицировано для непрерывной, периодической и 72-часовой работы
- Не имеет износа из-за полностью электронного дизайна
- Программируется с помощью программного обеспечения
- Анализ пламени с помощью программного обеспечения
- Готов к работе по шине в сочетании с преобразователем 5012 / 5012SD / 6012
- Прочный корпус
- Сертификат SIL 3
Области использования
- Электростанции
- Газовые турбины
- H2S-установки (процесс Клауса)
- Канальные горелки
- Заводы с вращающейся печью
- Котлы кипящего слоя
- Крекерные установки
- Горения высокого давления
- Мусоросжигательные заводы / решётки
- Сжигание остатков
- Процессы горения с низким содержание NOx
Область использования |
|||||||
Комп. контр. пламени |
Спектральный диапазон |
Газ |
Масло |
Уголь |
H2S |
Био |
H2 |
CFC x000UV |
280 - 420 нм |
X |
X |
|
|
X |
|
CFC x000UV1 |
190 - 550 нм |
X |
X |
|
|
X |
X |
CFC x000IR |
300 - 1050 нм |
|
X |
X |
|
X |
|
CFC x000IR1 * |
1050 – 2700 нм (7000 нм) |
X |
X |
(X) |
X |
(X) |
X |
CFC x000IR2 |
300 - 2700 нм |
X |
X |
(X) |
|
(X) |
X |
CFC 1000IR3 |
1050 - 2700 нм |
|
|
|
X |
(X) |
X |
Топлива
- Нефть (LDO и HFO)
- Природный газ, доменный газ и коксовый газ
- Биомасса/биогаз
- Порошок угля (бурый и твердый)
- Cера
- Нафта
- H2S
- H2
Аксессуары
- Поворотное крепление
- Шаровой кран
- Теплоизолятор
- Барьер давления
- Генератор сигналов
- Специальный кабель
- Устройство выравнивания
- Нагрев
- Тропикализация
- Источник питания
- Адаптерный блок
- Конвертер
- ПО
- Кабель связи
Матрица для Заказа
Тип |
Base-No |
Диапазон |
Тип корпуса |
Нагрев |
||
CFC1000 |
S 518 |
UV |
.3 |
Стандартный, ATEX Zone 2 |
- |
H |
CFC2000 |
S 520 |
UV1 |
.0 |
Ex-корпус, ATEX Zone 1 |
EXG |
|
CFC3000 |
S 521 |
IR |
.4 |
OE конвертер, ATEX Zone 2 |
|
|
CFC4000 |
S 522 |
IR1 2) |
.7 |
1 x OE конв. GUB02, ATEX Zone 1 |
LEXG 1) |
|
|
|
IR2 |
.6 |
2 x OE конв. GUB03, ATEX Zone 1 |
LEXG2 1) |
|
|
|
IR3 |
.8 |
3 x OE конв. GUB03, ATEX Zone 1 |
LEXG3 1) |
|
Пример: CFC2000 с UV-датчиком, установленным во взрывозащищенном корпусе № для заказа: S 520.3EXG
1) не для IR1 2) не для CFC 1000
