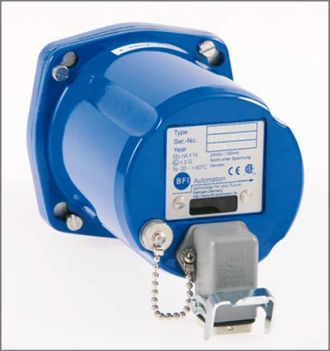

Компактный контроллер пламени CFC 200

Технические данные - Компактный контроллер пламени CFC 200

Самопроверка

полностью электронная, раз в секунду

Спектральная чувствительность

190 - 7000 нм

Угол открытия прицела

2,7 гр.

Диапазон раб. температур

от  -20 гр. C до +70 гр. C

Применение при высокой температуре

до 600 гр. С через FOC

 Реле пламени

1 перекл. контакт (беспотенциальный)

 Время выключения аварийного выключателя

1 секунда, в другое время по запросу

Интенсивность пламени

0/4 - 20 mA

Рабочее напряжение

24V DC

Потребление тока

ок. 200 mA

Регулировка

с потенциометром чувствительности

 Электрическое соединение

пыленепрониц. разъем со стандарт. корпусом и OE-преоб-лем, фикс. кабель (3 м) с EXG и все ост. взрывозащищ. корпуса с монтаж. камерой

 Тип защиты

IP65 (IP66 с Ex-корпусом)

Соединение датчика

G 1 "внутр. резьба ISO 228

 Подключение продувочного воздуха

G 1/2" внутр. резьба ISO 228 со стандарт. корпусом

Расход продувочного воздуха

10 m3/h

Вес

ок. 1,5 кг (ок. 4 to 13 kg с Ex-корпусом)

 Сертификаты

TUV, ATEX, DVGW, CSA, E-298

Область использования

Комп. контр. пламени

Спектральный диапазон

Газ

Масло

CFC 200 UV1

190 - 550 nm

X

X

CFC 200 UV

280 - 420 nm

X

X

CFC 200 IR

300 - 1050 nm

-

X

CFC 200 IR3

1050 - 2700 nm

X

X

Матрица заказа

Комп/ контроллер пламени

Base-No.

Тип корпуса

Обогрев

CFC 200 UV1 (ранее 8.0)

S 511.0

Стандартный, ATEX Zone 2

-

H

CFC 200 UV (ранее 8.30)

S 511.3

Ex-корпус, ATEX Zone 1

EXG

CFC 200 IR (ранее 8.40)

S 511.4

OE-конвертер, ATEX Zone 2

LEX

CFC 200 IR3 (ранее 8.70)

S 511.7

OE- к- GUB02, ATEX Zone 1

LEXG

2 x OE к. GUe03, ATEX Zone 1

LEXG2

3 x OE конв. GUe03, ATEX Zone 1

LEXG3
