Система напольной вентиляции FloorVent (хранилища зерна) - это экономичная система охлаждение хранилищ и бункеров. Система  FloorVent   сочетает в себе преимущества колонных систем сушки и вентиляции, обеспечивающая более простую загрузку и разгрузку хранимых культур в хранилище.

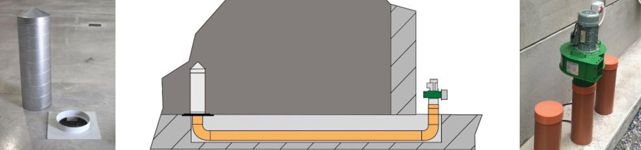

Система FloorVent включает в себя перфорированную колонну с конической крышкой блокиратором при заполнении хранилища. Колонны соединены с проходными трубами под полом через опорную плиту в углублении в бетонном полу. При пустом хранилище, возможен быстрый демонтаж колонн с опорных фланцев, расположенных над углублением, что позволит получить универсальный ровный пол.

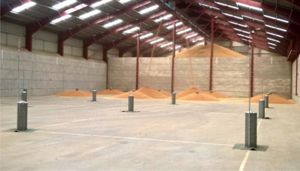

FloorVent подходит для больших складов зерновых, где логистика и безопасность затруднена при перемещении вентиляторов между колоннами.



Ключевые Преимущества


  • Экономичность - сочетает экономичное охлаждение с низкими капитальными затратами на тонну по сравнению с традиционными системами под полом
  • Более легкое заполнение - меньше шансов, что воздуховоды будут двигаться во время заполнения. При подталкивании или выравнивании зерна, нет труб, которые могут быть повреждены зерном
  • Прямая подача тепла - вентиляционные отверстия для теплого воздуха находятся прямо за пределами здания, что исключает необходимость в вытяжных вентиляторах.
  • Недорогая установка - использование стандартных строительных материалов за короткий промежуток времени для традиционных систем под полом




Проектирование и Установка системы FloorVent  - проще и дешевле, чем традиционных напольных воздуховодов:


  • Нет железобетонных каналов или вентиляционных полос в полу
  • Простая траншея с прочной дренажной трубкой с гладкими стенками, заполненной назад
  • Бетонный пол укладывается и снимается быстро и легко
  • Используются стандартные строительные материалы, значительно снижены затраты на монтаж





Технические данные колонн вентиляции из-под пола Floor Vent:

P3 FloorVent (Code: P3 / FV)

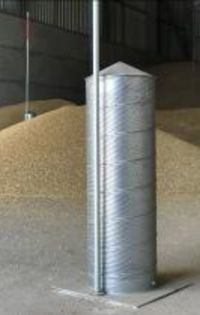

Для засыпки высотой 4,5 - 14 м. Включает в себя: перфорированный воздуховод, монтажное основание, коническую торцевую крышку и маркерный шест в сборе. Норм. расстояние 10 м друг от друга. Глубина закладки не выше 4,5 м для зерна влажностью 18% +.

Использование: может быть установлен на новые бетонные полы, модернизированные старые бетонные полы, а также в бункерах и силосах с воронками. Использует стандартные строительные материалы ниже уровня земли, как часть стоимости традиционной системы под полом. Запросите доп. информацию и примеры у нас.


P3/FV: 12” x 3’ (300mm x 0.9m) перфорированный канал с круглым отверстием; 12” dia. (300mm) коническая торцевая крышка, напольное основание 12” dia (300mm) с монтаж. кольцом канала, двухкомпонентный маркерный шест в сборе с фиксирующим штифтом. Весt: 18kg

Сборка и установка: компоненты просты в сборке и размещаются на полу. Подпольные и внешние компоненты должны быть установлены компетентным строительным подрядчиком.
