Индукционная плавильная печь со стальным корпусом

Тиристорные среднечастотные индукционные печи серии GW успешно эксплуатируются в литейных цехах как больших металлургических заводов с крупносерийными заказами, так и на малых частных предприятиях с мелкосерийными заказами.

Индукционная плавильная печь серии GW используются для плавления стали, чугуна, меди, алюминия и их сплавов.

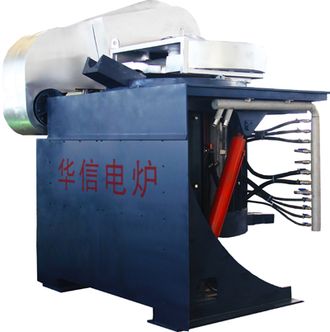

Стальной корпус индукционной печи серии GW обеспечивает высокую жесткость всей конструкции печи, включающей в себя индукционную катушку с системой охлаждения и футеровкой.

Гидравлическая система наклона печи для перелива расплава обеспечивает высокую плавность и безопасность при передаче расплава. Система наклона оснащена двумя гидравлическими цилиндрами, установленными в параллель, обеспечивает наклон тигля печи на угол 95 гр.  Управление наклоном печи может осуществляться как с пульта управления печи в ручном режиме, так и панели оператора в автоматическом или ручном режиме.

Индукционная плавильная печь поставляется с системой управления на базе PLC, которая позволяет контролировать технологические параметры процесса, в т.ч. температуру расплава и время плавки с функцией контроля энергозатртат.

Система управления печи   обеспечивает контроль безопасности эксплуатации, в том числе по следующим условиям:

- автоматическое отключение питания печи при открытии двери доступа к шкафу питания тиристорных преобразователей частоты ТПЧ

- система контроля состояния футеровки

- система контроля температуры и давления охлаждающей жидкости

- система контроля изоляции

Стандартные модели индукционных плавильных печей серии GW с параллельным подключением питания:

Модель                            Емкость   Мощность     Время                Емкость          Частота

                                          тн             кВт         цикла, мин          тр-ра, кВт           кГц

GW-0,1T-100KW/2.5S           0.1            100                 30                    120                2,5

GW-0,15T-160KW/1S           0.15           160                 45                    200                1,0

GW-0,25T-250KW/1S           0.25           250                 50                    315                1,0

GW-0,35T-300KW/1S           0.35           300                 60                    350                1,0

GW-0,5T-400KW/1S              0.5           400                 60                    500                1,0

GW-0,75T-500KW/1S           0.75           500                 60                    600                1,0

GW-1T-700KW/1S                 1.0           700                 60                    900                1,0

GW-1,5T-900KW/1S             1.5            900                 60                    1000               1,0

GW-2T-1200KW/0.5S           2.0           1200                60                    1500               0,5

GW-3T-1800KW/0.3S            3.0          1800                60                    2250               0,3

GW-5T-3000KW/0.3S            5.0          3000                60                    3600                0,3

GW-10T-6000KW/0.3S         10.0          5000                60                    7500               0,3

 1. Индукционные печи GW-0,1T - GW-1T имеют напряжение питания 380 VAC, печи GW-1,5T - GW-3T – 380/660 VAC, печи GW-5T - GW-10T – 660/1000 VAC

2. Индукционные печи серии GW могут производиться в различном исполнении в зависимости от максимальной рабочей температуры:

              Нерж. сталь – 1700 гр. С, сталь – 1650 гр. С, чугун- – 1450 гр. С, медь -– 1150 гр. С, латунь - – 1000 гр. С, алюминий - – 780 гр. С, цинк - – 400 гр. С и т.д.

3. Время плавки и расход мощности на тонну зависит от загрузки, температуры, формы и веса сырья, навыкам персонала и прочим факторам

4. Емкость печи выше указана для плавильной печи стали/чугуну

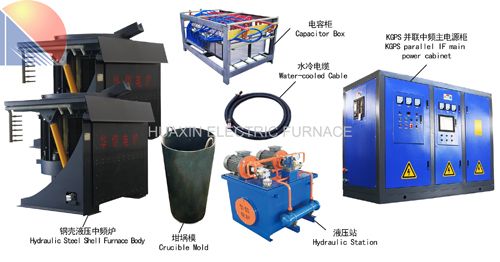

Основные узлы и части индукционной плавильной печи серии GW:

- плавильный узел с тиглем

- шкаф питания среднечастотного ТПЧ

-комплект водоохлаждаемых кабелей

- система контроля футеровки

- система выталкивания (проедания) футеровки

- гидравлическая станция

- блок компенсационный конденсаторной батареи

- пост управления наклоном печи

- панель управления оператора контроля плавки

- ЗИП шкафа ТПЧ

- Документация

Опционально комплект печи может включать в себя:

- система охлаждения

- разливочные ковши
