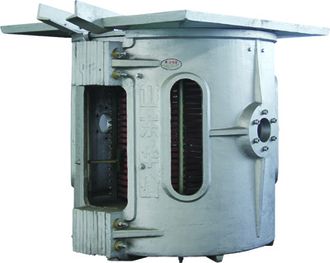

Индукционная плавильная печь с алюминиевым корпусом

Тиристорные среднечастотные индукционные печи успешно эксплуатируются в литейных цехах как больших металлургических заводов с крупносерийными заказами, так и на малых частных предприятиях с мелкосерийными заказами.

Индукционная плавильная печь используются для плавления и литья стали, чугуна, меди, алюминия и их сплавов.

Основные преимущества использования индукционных плавильных печей с алюминиевым корпусом:

- высокая производительность по плавке и высокая скорость нагрева металла при низких эксплуатационных затратах

- эффективное энергосбережение

- равномерный, гомогенный состав расплава

- низкий пережог металла

- легкий контроль управления температурой

Индукционная плавильная печь поставляется с системой управления на базе PLC, которая позволяет контролировать технологические параметры процесса, в т.ч. температуру расплава и время плавки с функцией контроля энергозатртат.

Система управления печи   обеспечивает контроль безопасности эксплуатации, в том числе по следующим условиям

- автоматическое отключение питания печи при открытии двери доступа к шкафу питания тиристорных преобразователей частоты ТПЧ

- система контроля состояния футеровки

- система контроля температуры и давления охлаждающей жидкости

- система контроля изоляции

Стандартные модели индукционных плавильных печей серии GW с параллельным подключением питания:

Модель                           Емкость    Мощность         Время              Емкость         Частота

                                          тн              кВт           цикла, мин       тр-ра, кВт          кГц

GW-0,1T-100KW/2.5S           0.1            100                 30                   120                2,5

GW-0,15T-160KW/1S           0.15           160                 45                    200               1,0

GW-0,25T-250KW/1S           0.25           250                 50                    315               1,0

GW-0,35T-300KW/1S           0.35           300                 60                    350               1,0

GW-0,5T-400KW/1S              0.5           400                 60                    500               1,0

GW-0,75T-500KW/1S           0.75           500                 60                    600               1,0

GW-1T-700KW/1S                 1.0           700                 60                    900               1,0

GW-1,5T-900KW/1S              1.5           900                 60                    1000              1,0

GW-2T-1200KW/0.5S            2.0           1200                60                   1500               0,5

GW-3T-1800KW/0.3S            3.0          1800                 60                   2250               0,3

1. Индукционные печи GW-0,1T - GW-1T имеют напряжение питания 380 VAC, печи GW-1,5T - GW-3T – 380/660 VAC, печи GW-5T - GW-10T – 660/1000 VAC

2. Индукционные печи серии GW могут производиться в различном исполнении в зависимости от максимальной рабочей температуры:

              Нерж. сталь – 1700 гр. С, сталь – 1650 гр. С, чугун- – 1450 гр. С, медь -– 1150 гр. С, латунь - – 1000 гр. С, алюминий - – 780 гр. С, цинк - – 400 гр. С и т.д.

3. Время плавки и расход мощности на тонну зависит от загрузки, температуры, формы и веса сырья, навыкам персонала и прочим факторам.

4. Емкость печи выше указана для плавильной печи стали/чугуну

Индукционная печь серии GW по запросу Покупателя может также поставляться с ТПЧ последовательного соединения или ТПЧ средней частоты DUAL-TRACK.

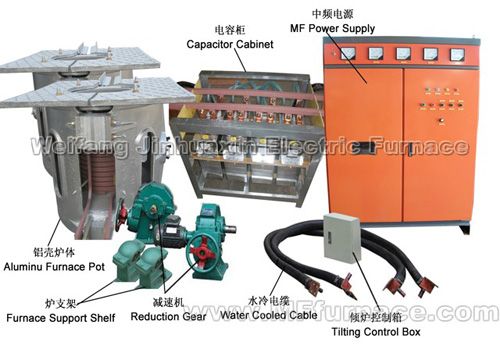

Основные узлы и части индукционной плавильной печи серии GW:

- плавильный узел с тиглем

- шкаф питания среднечастотного ТПЧ

-комплект водоохлаждаемых кабелей

- система контроля футеровки

- система выталкивания (проедания) футеровки

- гидравлическая станция

- блок компенсационный конденсаторной батареи

- пост управления наклоном печи

- панель управления оператора контроля плавки

- ЗИП шкафа ТПЧ

- Документация

Опционально комплект печи может включать в себя:

- система охлаждения

- разливочные ковши
