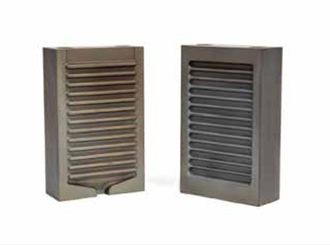

Блоки вентиляции Ultimate Vent Blocks

Функционирование

Ultimate Vent Block устанавливается в карман, вырезанный непосредственно в наборе формы литья под давлением или устанавливается с наружной стороны пресс-формы с помощью внешних опорных блоков. Установочные шайбы используются для обеспечения критического выравнивания между неподвижной и подвижной сторонами Ultimate Vent Block. Система направляющих  бегунков отсекается от вставки полости матрицы и привязывается к вентиляционному блоку Ultimate Vent Block для обеспечения высокоэффективного удаления воздуха и газа.

Применение

Запатентованный Ultimate Vent Block идеально подходит для всех видов литья под давлением цветных металлов, при этом будет обеспечено повышения качества отливок с счет увеличения откачки воздуха и уменьшением пористости деталей.

Особенности

• Большая площадь потока для улучшения вентиляции без пригаров
• Доступно в семи стандартных размерах со склада или по индивидуальному дизайн под заказ
• Могут производиться из высококачественной стали H-13, предварительно твердой стали H-13 или меди без бериллия
• Может иметь водяное охлаждение
• Большинство существующих пресс-форм могут быть модернизированы для использования Ultimate Vent Block
• Midland Technologies оказывает дополнительную помощь для расчета необходимой площади вентиляции вашего литейного процесса

Области потоков стандартных блоков Ultimate Vent Block

Информация о бегунках стандартных блоков Ultimate Vent Block

Midland производит стандартные Ultimate Vent Block из следующих материалов для различных областей использования:

Блоки Ultimate Vent Block  из стали premium H-13

      Ultimate Vent Block, изготовленные из высококачественной стали H-13, идеально подходят для форм, используемых в длительных производственных циклах литья алюминиевых отливок. Термообработанная до 44-46 HRC, первоклассная сталь H-13 имеют более высокую стойкость к тепловому контролю, растрескиванию и износу, вызванному тепловым ударом.

      ОСОБЕННОСТИ:

• Прочный для длительных производственных циклов
• Термообработка до 44-46 HRC
• Высокая устойчивость к тепловому удару

Блоки Ultimate Vent Block  из предварительно твердой стали  H-13 E-серии

Ultimate Vent Block, изготовленные из предварительно твердой стали H-13 с мелонитовой обработкой поверхности, идеально подходят для прессформ, используемых при производстве отливок из цинка или магния, или могут использоваться для коротких серий алюминиевых отливок, как правило, до 50 000 циклов. Чтобы заказать блоки E, добавьте -E к концу номера детали стандартного вакуумного блока или Ultimate Vent Block. (то есть UVS-2500-E)

ОСОБЕННОСТИ:

• Идеально подходит для литья цинка или магния
• Могут использоваться для литья алюминия с короткими производственными циклами
• Предварительно твердая сталь H-13 35-36 HRC
• Мелонитовая обработка обеспечивает твердость поверхности 60-65 HRC.

Блоки Ultimate Vent Block  из  безбериллийевой меди

Медь без бериллия идеально подходит для повторяющихся процессов с циклами нагрева и охлаждения в ситуациях, когда требуется очень высокая теплопроводность. Медь без бериллия имеет те же характеристики охлаждения, что и бериллиевая медь, но не имеет токсичности и экологичности.

ОСОБЕННОСТИ:

• Отсутствие реактивности с алюминием означает меньшее прилипание
• Высокая теплопроводность
• Нет токсичности при обработке

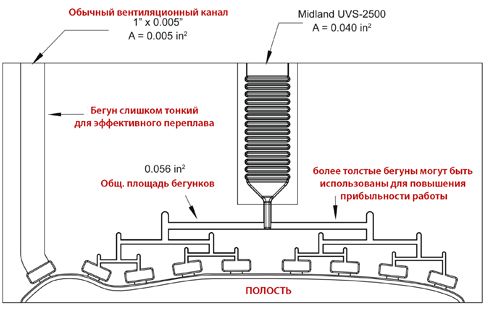

Сравнение обычных вентиляционных отверстий и вентиляционных блоков

Ultimate vent blocks обеспечивают более эффективную вентиляцию, чем обычные вентиляционные отверстия. Кроме того, что отводится больше воздуха и снижается риск пригара, вентиляционные бегунки, которые связывают конечный вентиляционный блок с вкладышем полости формы, также не окисляются во время переплава так сильно, как обычные вентиляционные отверстия. это позволяет машине использовать больше литейного сплава.

Преимущество Ultimate Vent Blocks

• Более высокая производительность при меньшем количестве шлаков
• Лучшее управление процессом
• Низкие первоначальные затраты с высокой рентабельностью инвестиций
• Техническая помощь от предварительного планирования до реализации

Зазубренный рисунок обеспечивает большую вентиляционную зону без пригара.

Определяя область вентиляции предоставляем управляющую переменную для планирования процесса литья.

Снижение затрат на сырье, так как уменьшается содержание шлаков и повышается выход литья.

Максимизируется использование пресса, так как количество отработанного лома уменьшается, а работы выполняются быстрее.

Производится из стали H-13 или предварительно твердой H-13 или меди без бериллия для особых технологических процессов.

Сравнение обычных вентотверстий и вент-блоков

Если в вашей пресс-формы для литья под давлением алюминия используются вакуумные клапаны, вы можете перейти на блоки вентиляции - Ultimate Vent, чтобы уменьшить сервисные работы, связанные с обслуживанием клапанов. Midland проведет анализ чтобы определить, можно ли использовать пассивное вентилирование в определенном  литейном процессе. Первым шагом оценки – просим  заполнить и отправить опросный лист - «Размер блока», которую можно найти на нашем сайте, чтобы можно  рассчитать площадь, необходимую для достаточного отвода воздуха и газов из вставки в полости формы.  Модернизация существующих форм для использования Ultimate Vent Blocks требует особого анализа по выравнивания каждой половины матрицы. Следует проверить зазор между направляющими штифтами и втулками, и, если они не соответствуют исходным размерам, рекомендуются новые штифты и втулки для обеспечения надлежащего зазора в модернизируемых вентиляционных блоках.

Ждем от Вас заполненный опросный лист!
