Анкерная система модульных блоков Fiberblok серий MPU, IBA, IBAWW, STARTIBA

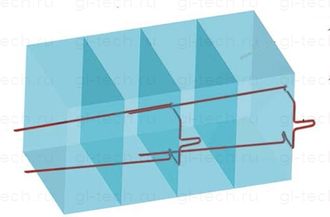

Системы футеровки волокнистых блоков или модулей Fiberblok  из высокотемпературной шерсти пользуются спросом у потребителей, т.к. подобные системы не требуют обслуживания и относятся к сегменту быстровозводимых. Монтаж модулей блоков осуществляется с помощью модульных анкеров в разных формах, возможен монтаж стеновых блоков и крышных блоков.

Анкерная система футеровки модульных блоков состоит из следующих элементов:

- Анкера серий MPU, IBA, IBAWW, STARTIBA

- Шпилька (под ручную или автоматическую сварку)

- Стопорный болт и шайба (круглая или прямоугольная) с горячей стороны

- Монтажный зажим (MTC) для фикcации промежуточных слоев при использовании подкладочных теплоизоляционных одеял

Шпильки крепятся на корпусе посредством:

• автоматической сварки: керамический наконечник поставляется вместе со шпилькой
• ручной приварки: холодный согнутый торец шпильки приваривается ручной сваркой

Пример заказа компонентов анкерной системы модульных блоков FIBERBLOK:

Анкер MPU4R.6.075.25(30/3)-350/25-310

MPU – тип анкера

4R – правый или левый тип анкера (модель 4)

6- диаметр ножки контакта, мм

075- длина S от стены, мм

25 – смещение вправо от стены X, мм

(30/3) – сечение TxB

350 – высота ножки H, мм

25 – глубина ввода ножки P, мм

310 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)

Анкер IBA.6-400/155/060-310

IBA – тип анкера

6- диаметр, мм

400- длина L, мм

155- длина B, мм

060- длина C, мм

310 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)

Анкер IBA.6-400/155/060-310 –WW – с приваренной шайбой

Анкер STARTIBA.6.050.155.059-310

STARTIBA – тип анкера

6- диаметр, мм

050- длина L, мм

155- длина B, мм

0659- длина C, мм

310 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)
