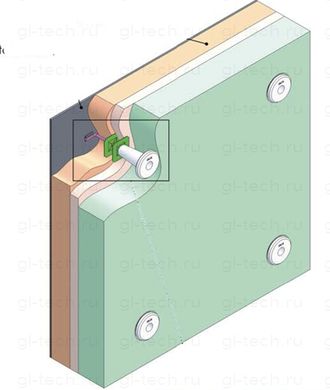

Анкерная система для многослойных волокнистых футеровок Fiberfix используется для закрепления многослойных волокнистых футеровок между холодным корпусом и горячей поверхностью печи.

Промежуточные слои изоляции монтируются через штыковые штифты, отдельные слои фиксируются при помощи монтажных зажимов (MTC), после укладки всех слоев система крепления фиксируется поворотным зажимом. В случае эксплуатации при высоких температурах поворотный зажим заменяется керамическим зажимом, Каплок (Cuplock), который предотвращает появление коррозии, вызванной попаданием газов из атмосферы печи на края штифтов и поворотных зажимов. Край штифтового ограничителя в каплоке отстает от горячей футеровки и защищен волокнистой пробкой, которая закрывает отверстие каплока.


Анкерная система Fiberfix состоит из следующих частей:

-Круглая шпилька диаметром 5 мм

- Большая или средняя стопорная шайба горячей стороны (LFF-060 или LFF-040)

или Керамическая стопорная шайба каплок ( Cuplock ) IRI-050 (в некоторых исполнениях)

- Один или несколько монтажных зажимов (MTC) для фикcации промежуточных слоев


Шпильки крепятся на корпусе посредством:


  • приварки шпильки: керамический наконечник поставляется вместе со шпилькой
  • ручной приварке: холодный согнутый торец шпильки приваривается ручной сваркой
  • для резьбовых соединений необходимо ввернуть шпильку в приваренный наконечник с внутренней резьбой (шпилька BDB)



Компания IRIS также поставляет керамические опоры (суппорта) для крепления электрических нагревателей, использующих крепеж системы Fiberfix.


Пример заказа компонентов анкерной системы серий FIBERFIX:


Шпилька

FFS – шпилька под автоматическую приварку (поставляется с наконечником под приварку)

FFH – шпилька под ручную сварку

FFT – шпилька под винт


FFS.5-200-310

FFS – тип шпильки

5 – диаметр шпильки D, мм

200 – длина L, возможны любые размеры по запросу

310 – тип стального сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)


Cтопорная шайба серии LFF

LFF-040-310

LFF – тип серии

040 – толщина,

310- тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)


Керамический зажим (каплок) Ceramic Cuplock 025, Ceramic Cuplock 50 или Ceramic Cuplock 100.


Монтажный зажим промежуточных слоев серии MTC

MTC-045-310

MTC – тип серии

045- диаметр, мм

310- тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)
