Анкер для сварки автоматом серии серии CV

Анкеры огнеупорные CV являются универсальной анкерной системой для решения разнообразных задач по однослойная монолитная футеровка бетоном. Анкеры данной серии разработаны для крепления c помощью автоматической сварки.

Анкеры футеровки CV1 не имеют волнистости, предусмотрены для тонкой футеровки или при положении в ”лодочку”. Анкер CV1 используют при монтажных работах с напыляемыми изолирующими слоями.

Анкеры CV2, CV4 предназначены для проектов средней и высокой сложности, имеют глубину волны одинарного или двойного диаметра анкера.

Пример заказа анкеров серий CV1, CV2, CV4:

CV1.6(60)-125-304

CV1 – серия анкера (без рифления)

6 – диаметр анкера D, мм (стандартно 5-8мм)

(60)- угол А (стандартные углы раскрытия 45°-60°-90°)

050 – длина L (L1/L2), возможны любые размеры по запросу (стандартно 35-250мм)

304 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)

CV2.6(80)-125-310

CV2 – серия анкера (с рифлением)

6 – диаметр D анкера, мм (стандартно 5-8мм)

(80)- угол А

125 – длина L (L1/L2), возможны любые размеры по запросу (стандартно 45-450мм)

310 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)

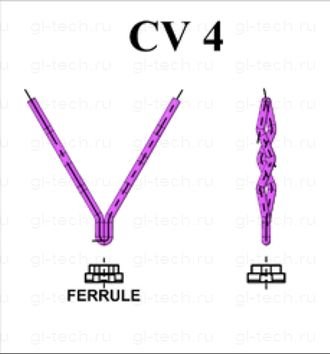

CV4.6(60)-150-304

CV4 – серия анкера (с рифлением)

6 – диаметр D анкера, мм (стандартно 5-8мм)

(60)- угол А (стандартные углы раскрытия 45°-60°-90°)

150 – длина L (L1/L2), возможны любые размеры по запросу (стандартно 35-250мм)

304 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)

Возможна поставка анкер облицовки CV1, CV2, CV4 со следующими опциями:

Caps on top             - комплектация с пластиковыми колпачками

Option Length L1/L2 – указывается при не равной длине L1, L2

BL (bent legs)          – изгиб на верхушке ножки анкера (указать длину изгиба при заказе)

AB                         – приварен алюминиевый шарик в основании анкера (легче делать автоматическую сварку)

Анкера данной серии монтируются на наконечники, см. описание в соседних разделах.

IRIS производит анкера огнеупорные из стального прутка методом холодного волочения на собственных прокатных станах. Прокатка осуществляется при заданной контролируемой силе натяжения, по технике “мягкого натяжения” – основное технологическое ноу-хау IRIS, т.е. снижается механическое напряжение в структуре стали и не образуются микротрещины, которые в дальнейшем могут приводить к коррозии и повреждениям анкера. Кроме этого при производстве анкеров используется бережная гибка, т.е. на анкерах намного меньше гибочные отметки.

Компания IRIS производит анкера по чертежам и спецификациям Заказчика. Здесь и далее приведены стандартные анкера.

За дополнительной информацией и коммерческим вопросам просим обращаться в наш офис.

Готовы предложить необходимые анкера по Вашему запросу, мы поможем Вам!
