Анкер для ручной сварки серии CH

Анкер футеровки CH1, CH2, CH4 являются универсальной анкерной системой для решения разнообразных задач по однослойной футеровке огнеупорным бетоном. Анкер CH разработаны для крепления ручной сваркой.

Анкеры серии CH1 без волнистости, предусмотрены для тонкой футеровки или при положении в ”лодочку”.

Анкеры CH2, CH4 предназначены для проектов средней и высокой сложности, имеют глубину волны одинарного или двойного диаметра анкера.

Пример заказа анкеров CH1, CH2, CH4:

CH1.RL.4(60)-025-050-020-304

CH1.RL – тип серия анкера (без рифления)

4 – диаметр анкера D, мм (стандартно 6-8мм)

(60)- угол А

025 – длина L, возможны любые размеры по запросу

050 – длина A (L1/L2), возможны любые размеры по запросу (стандартно 50-350мм)

020 – длина B, возможны любые размеры по запросу

304 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)

CH2.8(60)-130-304

CH2 – серия анкера (с рифлением)

8 – диаметр D анкера, мм (стандартно 6-8мм)

(60)- угол А

130 – длина L (L1/L2), возможны любые размеры по запросу (стандартно 60-350мм)

304 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)

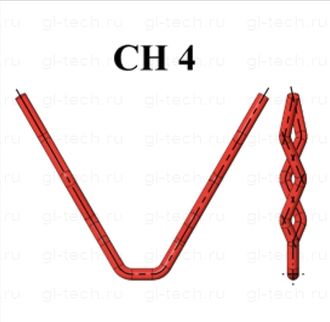

CH4.6(60)-150-253

CH4 – серия анкера (с рифлением)

6 – диаметр D анкера, мм (стандартно 6-8мм)

(60)- угол А (стандартные углы раскрытия 45°-60°-90°)

150 – длина L (L1/L2), возможны любые размеры по запросу (стандартно 60-350мм)

253 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)

Возможна поставка анкер облицовки CH1, CH2, CH4 со следующими опциями:

Caps on top                - комплектация с пластиковыми колпачками

Option Length L1/L2     – указывается при не равной длине L1, L2

BL (bent legs)              – изгиб на верхушке ножки анкера (указать длину изгиба при заказе)

ON (on nut)                 – анкер приварен на крепежную гайку (ст. гайка M8 AISI310)

OB (on boss)                - анкер приварен на крепежную втулку (ст. втулка M8 AISI310)

OS (on stud)                - анкер приварен на крепежную шпильку (ст. шпилька M8 -310)

WB (with an omega)      - анкер под крепеж на приварной хомут

BSP (with a base plate)  - анкер под крепеж на опорную плиту (указать длину плиты и сплав при заказе)

IRIS производит анкера из стального прутка методом холодного волочения на собственных прокатных станах. Прокатка осуществляется при заданной контролируемой силе натяжения, по технике “мягкого натяжения” – основное технологическое ноу-хау IRIS, т.е. снижается механическое напряжение в структуре стали и не образуются микротрещины, которые в дальнейшем могут приводить к коррозии и повреждениям анкера. Кроме этого при производстве анкеров используется бережная гибка, т.е. на анкерах намного меньше гибочные отметки.

Компания IRIS производит анкера по чертежам и спецификациям Заказчика. Здесь и далее приведены стандартные анкера.

За дополнительной информацией и коммерческим вопросам просим обращаться в наш офис.

Готовы предложить необходимые анкера по Вашему запросу, мы поможем Вам!
