Анкер для монтажа под болт или под сварку серии TW

Анкеры огнеупорные серий TWA, TWS, TWSS являются универсальной анкерной системой для решения разнообразных задач по футеровке. Анкеры данной серии могут привинчиваться с помощью нарезного болта на фундамент или привариваться на металлический кожух. Нарезной болт приваривается к наружной металлической обшивке.

Анкеры серии TWA не имеют волнистости, предусмотрены для футеровки более легких материалов. Анкеры TWS, TWSS обеспечивают большую передачу усилия огнеупорному бетону в более длинных анкерах.

Пример заказа анкеров серий TWA, TWS, TWSS:

TWA.8(60)-200(100)-25-310

TWA – серия анкера (без рифления)

8 – диаметр анкера D, мм (стандартно 6-10мм)

(60)- угол А

200 – длина L (L1/L2), возможны любые размеры по запросу (стандартно 50-250мм)

(100) – длина S, возможны любые размеры по запросу

25 – длина R, возможны любые размеры по запросу

310 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)

TWS.10(60)-200(100)-25-330

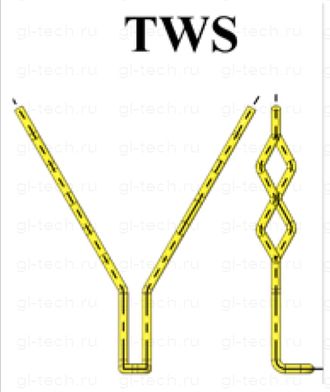

TWS – серия анкера (c рифлением)

10 – диаметр анкера D, мм (стандартно 6-10мм)

(60)- угол А

200 – длина L (L1/L2), возможны любые размеры по запросу (стандартно 50-250мм)

(100) – длина S, возможны любые размеры по запросу

25 – длина R, возможны любые размеры по запросу

330 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)

TWSS.8-275/265 (125-50)-25-253

TWSS – серия анкера (с рифлением)

8 – диаметр анкера D, мм (стандартно 6-10мм)

275 – длина L1, возможны любые размеры по запросу

265 – длина L2, возможны любые размеры по запросу

(125) – длина S1, возможны любые размеры по запросу

(50) – длина S, возможны любые размеры по запросу

25 – длина R, возможны любые размеры по запросу

253 – тип сплава (стандартные сплавы - 310, 304, 309, 601, 253MA, другие по запросу)

Возможна поставка анкеров футеровки TWA, TWS, TWSS со следующими опциями:

Caps on top             - комплектация с пластиковыми колпачками

Option Length L1/L2 – указывается при не равной длине L1, L2

TW                        – комплектация с резьбовой шпилькой

IRIS производит анкера огнеупорные из стального прутка методом холодного волочения на собственных прокатных станах. Прокатка осуществляется при заданной контролируемой силе натяжения, по технике “мягкого натяжения” – основное технологическое ноу-хау IRIS, т.е. снижается механическое напряжение в структуре стали и не образуются микротрещины, которые в дальнейшем могут приводить к коррозии и повреждениям анкера. Кроме этого IRIS при производстве анкеров использует бережную гибку, т.е. на анкерах намного меньше гибочные отметки.

Компания IRIS производит анкера по чертежам и спецификациям Заказчика. Здесь и далее приведены стандартные анкера.

За дополнительной информацией и коммерческим вопросам просим обращаться в наш офис.

Готовы предложить необходимые анкера по Вашему запросу, мы поможем Вам!
