Фильтр  тонкой очистки PDBF

Фильтр тонкой очистки PDBF

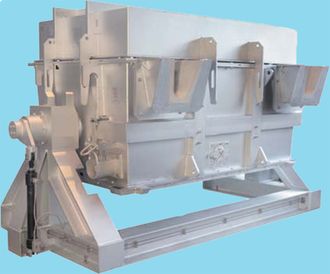

PDBF ®  (Pechiney deep bed filtration)–фильтр тонкой очистки (PDBF) производства Novelis PAE   предназначен для обеспечения высокого уровня качества  алюминиевых сплавов   тонких продуктов: тонкий алюминиевый лист - алюминиевая тара, алюминиевая фольга, лигографический лист.



 Жидкий металл внутри фильтра проходит через глубокий фильтрующий слой (около 50 см) калиброванных шаров и щебня глинозема, мелкие инородные включения при этом  захватываются фильтрующими элемент благодаря механическому воздействию. Конструкция   PDBF фильтр тонкой очистки  позволяет добиться максимальной  эффективности фильтрации и низких эксплуатационных  расходов  благодаря длительному  сроку службы расходных материалов фильтрующего слоя.



 Основные преимущества PDBF фильтр тонкой очистки :



НИЗКИЕ ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ

  • Увеличенный срок службы глубокого фильтрующего слоя, до 7000 тонн
  • Замена фильтра осуществляется за одни день при использовании крышки предварительного нагрева

ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ФИЛЬТРАЦИИ

  • Высокий уровень удаления включений, почти 100% частиц с размером св. 10 мкм
  •  Композиция фильтрующего слоя   адаптирована для удовлетворения самых взыскательных целевых показателей по  качеству алюминия на выходе
  • Каждый производитель должен использовать фильтр тонкой очистки в случае производства расплава для литья тонких продуктов (банка, конвертерный лист и тд.)

ХОРОШИЙ  МЕТАЛЛУРГИЧЕСКИЙ КОНТРОЛЬ

  • Мощная система нагрева  крышки: от 3 до 9 нагревателей в зависимости от производительности
  • Дополнительные нижние погружные нагреватели  (запатентованная технология): от 1 до 3 мини-нагревателей.
  • Максимальный градиент температуры не более 10 гр. С. Фильтр работает при  меньшей температуре нагрева поверхности расплава, т.е. достигается меньшее окисление расплава
  • корпус фильтра имеет пятислойную теплоизоляцию минимизирующую потери температуры расплава



Широкая линейка фильтров по производительности

Novelis PAE выпускает шесть моделей  фильтр тонкой очистки ( PDBF )  для удовлетворения большинства требований Заказчиков по производительности   от 5 т/ час  непрерывного литья  до 90 т / час для последнующего литья слитков большого размера с непосредственным охлаждением (DC casting).



Модель PDBF                             5       15       20       35     55       90

Производительность, т/ч            8       15       20      35      55       90

Площадь фильтра, дм2              30       60      90      141    234     351

Стат. емкость по Alu                0,5t     0,8t     1,1t    1,7t     3 t     4,9 t

Мощность нагревателей, КВт     18       30       45      60       84     126

Длина, мм                               1623   2130   2240   2570   2780   2800

Ширина, мм                             1570   1570   1940   2200   3000   3900

Высота, мм                              1750   1750   1750   1800   2120   2120
